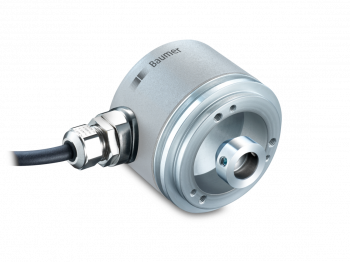

EAM580-K - SSI
- Jedno- nebo víceotáčkový enkodér / SSI
- Precizní magnetické snímání
- Úhlová přesnost až ±0,15°
- Max. rozlišení 32 bitů (14 bitů ST, 18 bitů MT)
- Doplňkové inkrementální signály
- Taktovací frekvence až 2 MHz
- Vysoké krytí až IP 67
- Vysoká odolnost nárazu a vibracím
- Magnetický rotor je součástí dodávky
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Napájecí napětí: |
|
| Spotřeba (typicky): |
|
| Čas inicializace: | ≤ 170 ms after power on |
| Obnova dat: | Typ. 2 µs (cyclic request) |
| Rozhraní: |
|
| Funkce: |
|
| Pracovní režim: | Linear feedback shift register (on request) |
| Kroků na otáčku: | ≤16384 / 14 bit |
| Počet otáček: | ≤262144 / 18 bit |
| Absolutní přesnost: |
|
| Typ snímání: | Magnetic |
| Typ kódu: | Gray or binary |
| Průběh kódu: | CW: ascending values with clockwise sense of rotation (looking at flange) |
| Vstupy: |
|
| Výstupní signál | rozhraní: |
|
| Inkrementální výstup: | 1024, 2048, 4096 ppr (other on request) |
| Výstupní signál: | A+, A-, B+, B- |
| Výstupní frekvence: | ≤350 kHz |
| Odolnost proti rušení dle: | EN 61000-6-2 |
| Vyzařované rušení dle: | EN 61000-6-4 |
| Testovací funkce: | DATAVALID (on request) |
| Schválení: | UL approval / E217823 |
Mechanické provedení
| Rozměr (příruby): | ø58 mm |
| Typ hřídele: |
|
| Ochrana EN 60529: | IP 67 |
| Provozní rychlost: | ≤6000 rpm |
| Pracovní vzdálenost: | 1.1 ±0.9 mm axial / ≤ 0.3 mm eccentricity |
| Materiál: |
|
| Pracovní teplota: | -40...+85 °C (see general information) |
| Relativní vlhkost: | 95 % |
| Odolnost: |
|
| Přibližná hmotnost: | 250 g |
| Připojení: |
|
Nákresy
Výkresy
Ke stažení
Datový list
Rychlý start
Brožury / Katalogy
Prohlášení o shodě
CAD
- EAM580 / EAM580R: Kit ø6 mm, cable radial, synchro flange, IP67 | stáhnout (zip, 2025-07-11 19:39:45)
- EAM580 / EAM580R: Kit ø8 mm, cable radial, synchro flange, IP67 | stáhnout (zip, 2025-07-11 19:39:45)
- EAM580 / EAM580R: Kit ø12 mm, cable radial, synchro flange, IP67 | stáhnout (zip, 2025-07-11 19:39:47)
- EAM580: Kit ø8 mm, M12 radial, synchro flange, IP67 | stáhnout (zip, 2025-07-11 19:39:46)
- EAM580: Kit ø8 mm, M12 radial, synchro flange, IP67 | stáhnout (zip, 2025-07-11 19:39:46)
- EAM580: Kit ø12 mm, M12 radial, synchro flange, IP67 | stáhnout (zip, 2025-07-11 19:39:47)
Příslušenství
Montážní příslušenství
Další podobné produkty naleznete v kategorii: Středová uchycení
| Foto | Produkt (1) / Popis | Skladová dostupnost |
|---|---|---|
 | Clamp set ø10 mm Obj. číslo: 10106004
| na dotaz |
Konektory a kabely
Další podobné produkty naleznete v kategorii: Konektory M12 / kabely
| Foto | Produkt (4) / Popis | Skladová dostupnost |
|---|---|---|
 | Female connector M12, 12-pin, straight, shielded, 10 m cable (ESG 34JP1000G) Obj. číslo: 11048455
| na dotaz |
 | Female connector M12, 12-pin, straight, shielded, 2 m cable (ESG 34JP0200G) Obj. číslo: 11048452
| 1 ks |
 | Female connector M12, 12-pin, straight, without cable Obj. číslo: 11078614
| na dotaz |
 | Female connector M12, 8-pin, straight, without cable Obj. číslo: 10146775 | na dotaz |
