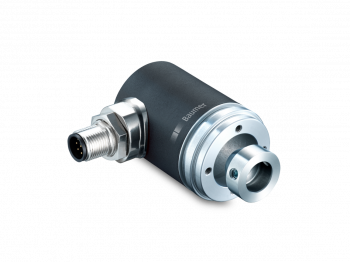

EAM360R-K - CANopen®/SAE J1939

EAM360R-K - CANopen®/SAE J1939
  • Encoder kit single- or multiturn / CANopen®/SAE J1939
  • E1 compliant design
  • High protection IP 67
  • High resistance to shock and vibrations
  • Protection against corrosion CX (C5-M)
  • Wire cross section 0.5 mm²
  • Electronic gear function
  • Applicable up to PLd (ISO 13849)
  • Magnetic rotor included in delivery
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí: 10...30 VDC
Spotřeba (typicky): 20 mA (24 VDC, w/o load)
Čas inicializace: ≤ 170 ms after power on
Rozhraní:
  • CANopen®
  • SAE J1939
Funkce:
  • Multiturn
  • Singleturn
Kompatibilita: CANopen® CiA communication profile DS 301, LSS profile DSP 305, device profile DS 406
Kroků na otáčku: ≤16384 / 14 bit
Počet otáček: ≤262144 / 18 bit
Absolutní přesnost:
  • ±0.15 ° (+20 ±15 °C)
  • ±0.25 ° (-40...+85 °C) (see info working distance)
Typ snímání: Magnetic
Průběh kódu: CW: ascending values with clockwise sense of rotation (looking at flange)
Výstupní signál | rozhraní: CAN-Bus, LV (3.3 V) compatible ISO 11898
Odolnost proti rušení dle:
  • EN 61000-6-2
  • ISO 11452-2:2004* / -5:2002*
  • ISO 7637-2:2004*
  • ISO 10605:2008 + Amd 1:2014 (CD ±8 kV / AD ±15 kV)
  • * Severity level according to ECE R10 (Rev. 4)
Vyzařované rušení dle:
  • EN 61000-6-4
  • CISPR 25:2008 (30...1000 MHz)
  • ISO 7637-2:2004*
  • * Severity level according to ECE R10 (Rev. 4)
MTTFd (ISO 13849):
  • High (>100 years)
  • Use in safety functions exclusively based on Application Note and MTTFd reliability prediction (request separately).
Schválení: UL approval / E217823

Mechanické provedení

Rozměr (příruby): ø36 mm
Typ hřídele:
  • ø6 mm (magnet bore)
  • ø8 mm (magnet bore)
  • ø12 mm (magnet bore)
Ochrana EN 60529: IP 67
Provozní rychlost: ≤6000 rpm
Pracovní vzdálenost: 1.1 ±0.9 mm axial / ≤ 0.3 mm eccentricity
Materiál:
  • Housing: steel, powder-coated
  • Flange: aluminium
Ochrana proti korozi:
  • IEC 60068-2-52 Salt mist
  • for ambient conditions CX (C5-M) according to ISO 12944-2
Pracovní teplota: -40...+85 °C (see general information)
Relativní vlhkost: 95 %
Odolnost:
  • EN 60068-2-6
  • Vibration 30 g, 10-2000 Hz
  • EN 60068-2-27
  • Shock 500 g, 1 ms
Přibližná hmotnost: 170 g
Připojení:
  • Flange connector M12, 5-pin
  • Cable 2 m

Nákresy

Výkresy

  • EAM360-KWx.7Lxx.xxxxx.A.png - EAM360R-K - CANopen®/SAE J1939
    EAM360-KWx.7Lxx.xxxxx.A.png | stáhnout (png, 2025-07-11 16:33:52)
  • EAM360-KWx.7xxx.xxxxx.A_M12.png - EAM360R-K - CANopen®/SAE J1939
    EAM360-KWx.7xxx.xxxxx.A_M12.png | stáhnout (png, 2025-07-11 16:33:52)

Ke stažení

Datový list

  • Data sheet – EAM360R-K - CANopen®/SAE J1939 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:25:37)
  • Data sheet – EAM360R-K - CANopen®/SAE J1939 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:25:37)
  • Data sheet – EAM360R-K - CANopen®/SAE J1939 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:25:37)

Rychlý start

  • EAM360R - CANopen® | stáhnout | zobrazit (DE/EN/FR/IT/ES, pdf, 2025-04-11 11:25:36)

Příručka k softwaru

Brožury / Katalogy

  • Brochure – Magnetic absolute encoders EAM580 / EAM360 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:25:39)
  • Brochure – Magnetic absolute encoders EAM580 / EAM360 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:25:39)
  • Brochure – Magnetic absolute encoders EAM580 / EAM360 | stáhnout | zobrazit (IT, pdf, 2025-04-11 11:25:39)
  • Brochure – Magnetic absolute encoders EAM580 / EAM360 | stáhnout | zobrazit (ES, pdf, 2025-04-11 11:25:39)
  • Brochure – Magnetic absolute encoders EAM580 / EAM360 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:25:39)

Prohlášení o shodě

  • DoC / CoC - EAM360 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:25:34)

CAD

  • EAM360 / EAM360R: Kit ø6 mm, cable radial, synchro flange, IP67 | stáhnout (zip, 2025-07-11 19:39:27)
  • EAM360 / EAM360R: Kit ø6 mm, M12 radial, synchro flange, IP67 | stáhnout (zip, 2025-07-11 19:39:27)
  • EAM360 / EAM360R: Kit ø8 mm, cable radial, synchro flange, IP67 | stáhnout (zip, 2025-07-11 19:39:28)
  • EAM360 / EAM360R: Kit ø8 mm, M12 radial, synchro flange, IP67 | stáhnout (zip, 2025-07-11 19:39:28)
  • EAM360 / EAM360R: Kit ø12 mm, cable radial, synchro flange, IP67 | stáhnout (zip, 2025-07-11 19:39:28)
  • EAM360 / EAM360R: Kit ø12 mm, M12 radial, synchro flange, IP67 | stáhnout (zip, 2025-07-11 19:39:29)

Software

  • EAMxxx describing file EDS / CANopen | stáhnout (zip, 2025-07-11 21:01:51)
  • Baumer Sensor Suite | stáhnout (zip, 2025-07-11 20:46:39)

Příslušenství

Obsahuje:Konektory a kabely

Konektory a kabely

Další podobné produkty naleznete v kategorii: Konektory M12 / kabely

FotoProdukt (1) / PopisSkladová dostupnost
Female connector M12, 5-pin, straight, shielded, 5 m cable
Female connector M12, 5-pin, straight, shielded, 5 m cable
Obj. číslo: 11046266
  • Female connector M12, 5-pin, straight
1 ks
