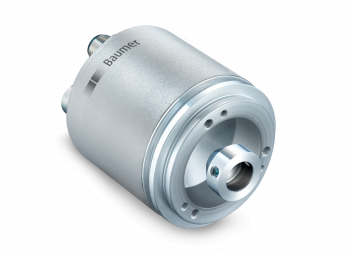

EAM580-K - PROFINET - Absolutní enkodér Baumer
- Víceotáčkový enkodér / PROFINET IO
- Precizní magnetické snímání
- Max. rozlišení 30 bitů (14 bitů ST, 16 bitů MT)
- Úhlová přesnost až ±0,15°
- Vysoké krytí až IP 67
- Vysoká odolnost nárazu a vibracím
- LED zobrazení stavu
- Magnetický rotor je součástí dodávky
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Napájecí napětí: | 10...30 VDC |
| Spotřeba (typicky): | 90 mA (24 VDC, w/o load) |
| Čas inicializace: | ≤ 10 s after power on |
| Rozhraní: | PROFINET IO |
| Funkce: | Multiturn |
| Kroků na otáčku: | ≤16384 / 14 bit |
| Počet otáček: | ≤65536 / 16 bit |
| Absolutní přesnost: |
|
| Typ snímání: | Magnetic |
| Odolnost proti rušení dle: | EN 61000-6-2 |
| Vyzařované rušení dle: | EN 61000-6-4 |
| Indikátor stavu: | 4x LED integrated in housing |
| Schválení: | UL approval / E217823 |
Mechanické provedení
| Rozměr (příruby): | ø58 mm |
| Typ hřídele: |
|
| Ochrana EN 60529: | IP 67 |
| Provozní rychlost: | ≤6000 rpm |
| Pracovní vzdálenost: | 1.1 ±0.9 mm axial / ≤ 0.3 mm eccentricity |
| Materiál: |
|
| Pracovní teplota: | -40...+85 °C (see general information) |
| Relativní vlhkost: | 95 % |
| Odolnost: |
|
| Přibližná hmotnost: | 250 g |
| Připojení: | Flange connector 3xM12 |
Ke stažení
Datový list
Rychlý start
Příručka k softwaru
Brožury / Katalogy
Prohlášení o shodě
CAD
- EAM580: Kit ø6 mm, EtherNet axial, synchro flange, IP67 | stáhnout (zip, 2025-07-11 19:39:45)
- EAM580: Kit ø8 mm, EtherNet axial, synchro flange, IP67 | stáhnout (zip, 2025-07-11 19:39:46)
- EAM580: Kit ø12 mm, EtherNet axial, synchro flange, IP67 | stáhnout (zip, 2025-07-11 19:39:47)
Software
- EAL580 / EAM580 - PROFINET describing files | stáhnout (zip, 2025-07-11 19:44:21)
Příslušenství
Montážní příslušenství
Další podobné produkty naleznete v kategorii: Pro enkodéry s válcovou hřídelí / Středová uchycení
| Foto | Produkt (1) / Popis | Skladová dostupnost |
|---|---|---|
 | Clamp set ø15 mm Obj. číslo: 10252773
| na dotaz |
Konektory a kabely
Další podobné produkty naleznete v kategorii: Konektory M12 / kabely, Příslušenství k rotačním enkodérům a úhlovému měření / Kabely a konektory
| Foto | Produkt (8) / Popis | Skladová dostupnost |
|---|---|---|
 | Cable connector M12, 4-pin, angled, D-coded, without cable (Z 185.S02) Obj. číslo: 11174047
| na dotaz |
 | Cable connector M12, 4-pin, on both sides, D-coded, 1 m cable (Z 185.E01) Obj. číslo: 11202545
| na dotaz |
 | Cable connector M12, 4-pin, on both sides, D-coded, 10 m cable (Z 185.E10) Obj. číslo: 11202560
| na dotaz |
 | Cable connector M12, 4-pin, on both sides, D-coded, 2 m cable (Z 185.E02) Obj. číslo: 11202549
| na dotaz |
 | Cable connector M12, 4-pin, on both sides, D-coded, 5 m cable (Z 185.E05) Obj. číslo: 11034355
| na dotaz |
 | Cable connector M12, 4-pin, straight, D-coded, without cable (Z 185.S01) Obj. číslo: 11174046
| na dotaz |
 | Female connector M12, 5-pin, A-coded, 10 m cable (Z 185.P10) Obj. číslo: 11212237
| na dotaz |
 | Female connector M12, 5-pin, A-coded, 5 m cable (Z 185.P05) Obj. číslo: 11034356
| na dotaz |
