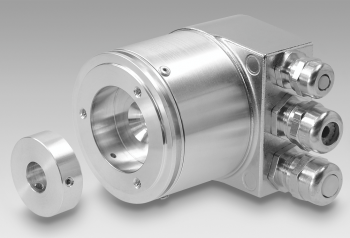

BMSK 58 flexible

BMSK 58 flexible
  • Encoder kit single- or multiturn / bus cover
  • Magnetic sensing method
  • Resolution: singleturn 12 bit, multiturn 18 bit
  • Modular fieldbus interfaces
  • High resistance to shock and vibrations
  • CANopen®/DeviceNet/EtherCAT/EtherNet-IP SAEJ1939/PROFINET/PoE/POWERLINK/Profibus
  • Resolution and zero point programmable
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí: 10...30 VDC
Spotřeba (typicky): 100 mA (24 VDC, w/o load)
Čas inicializace: 170 ms after power on
Rozhraní:
  • CANopen®
  • DeviceNet
  • EtherCAT
  • EtherNet/IP
  • PoE
  • Profibus-DPV0/V2
  • PROFINET
  • POWERLINK
  • SAE J1939
Funkce: Singleturn
Kroků na otáčku: ≤4096 / 12 bit
Absolutní přesnost: ±1 °
Adresa zařízení: Rotary switches in bus cover
Typ snímání: Magnetic
Typ kódu: Binary
Průběh kódu: CW default, programmable
Testovací funkce:
  • Position or parameter error
  • Multiturn sensing
Indikátor stavu: DUO-LED integrated in bus cover
Programovatelné parametry:
  • Steps per revolution
  • Number of revolutions
  • Preset
  • Scaling
  • Rotating direction
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení: UL approval / E217823

Mechanické provedení

Rozměr (příruby): ø58 mm
Typ hřídele: ø12 mm (magnet bore)
Ochrana EN 60529: IP 67
Provozní rychlost:
  • ≤12000 rpm (mechanical)
  • ≤6000 rpm (electric)
Tolerance mezery:
  • ≤0.3 mm axial
  • ≤0.1 mm radial
Materiál:
  • Housing: steel
  • Flange: aluminium
  • Bus cover: zinc die-cast
Pracovní teplota: -20...+85 °C
Relativní vlhkost: 95 %
Odolnost:
  • EN 60068-2-6
  • Vibration 30 g, 10-2000 Hz
  • EN 60068-2-27
  • Shock 200 g, 6 ms
Přibližná hmotnost: 480 g
Připojení: Bus cover
