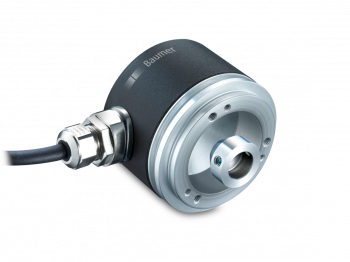

EAM580R-K - analog

EAM580R-K - analog
Objednací číslo: 96003351

Základní shrnutí:

  • Encoder kit single- or multiturn / Analog
  • ISO 13849 compliant firmware
  • E1 compliant design
  • High protection up to IP 67
  • High resistance to shock and vibrations
  • Protection against corrosion C5-M
  • Wire cross section 0.5 mm²
  • Teach input for adjustment of measuring range
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 8...30 VDC
  • 14...30 VDC
Ochrana proti přepólování: Yes
Spotřeba (typicky): 20 mA (24 VDC, w/o load)
Čas inicializace: ≤170 ms after power on
Čas odezvy: < 1 ms
Rozhraní: Analog 0...10 V / 0.5...4.5 V / 4...20 mA / Resolution: 12 bit
Funkce:
  • Multiturn
  • Singleturn
Nastavovací rozsah:
  • 5°...359.9° (singleturn)
  • 5°...32767 turns (multiturn)
Absolutní přesnost:
  • ±0,15 ° (+20 ±15 °C)
  • ±0,25 ° (-40...+85 °C) sensor (see info working distance)
Přesnost analogového výstupu: ±0.5 % of whole measuring range (-40...+85 °C)
Typ snímání: Magnetic
Odolnost proti rušení dle:
  • DIN EN 61000-6-2
  • ISO 11452-2:2004* / -5:2002*
  • ISO 7637-2:2004*
  • ISO 10605:2008 + Amd 1:2014 (CD ±8 kV / AD ±15 kV)
  • * Severity level according to ECE R10 (Rev. 4)
Vyzařované rušení dle:
  • DIN EN 61000-6-4 CISPR 25:2008 (30...1000 MHz)
  • ISO 7637-2:2004*
  • * Severity level according to ECE R10 (Rev. 4)
Programovatelné parametry: Measuring range teachable
Testovací funkce: DATAVALID
Tovární nastavení: 360° and 10 revolutions (other on request)

Mechanické provedení

Rozměr (příruby): ø58 mm
Typ hřídele:
  • ø6 mm (magnet bore)
  • ø8 mm (magnet bore)
  • ø12 mm (magnet bore)
Stupeň krytí dle DIN EN 60529: IP 67
Provozní rychlost: ≤6000 rpm
Pracovní vzdálenost: 1,1 ±0.9 mm axial / ≤0.3 mm eccentricity
Materiál:
  • Housing: steel, powder-coated
  • Flange: aluminium
Ochrana proti korozy:
  • IEC 60068-2-52 Salt mist
  • for ambient conditions CX (C5-M) according to ISO 12944-2
Pracovní teplota: -40...+85 °C (see general information)
Relativní vlhkost: 95 %
Odolnost:
  • DIN EN 60068-2-6 Vibration 30 g, 10-2000 Hz
  • DIN EN 60068-2-27 Shock 500 g, 1 ms
Přibližná hmotnost: 250 g
Připojení:
  • Flange connector M12, 5-pin
  • Cable 2 m
Předpis: Use in safety functions exclusively based on Application Note and MTTFd reliability prediction (request separately).
