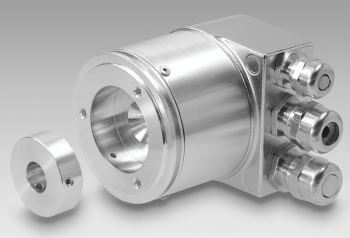

BMMK 58 flexible

BMMK 58 flexible
  • Jedno- nebo víceotáčkový enkodér / bus cover
  • Magnetické snímání
  • Rozlišení 12 bitů (ST), 18 bitů (MT)
  • Modulární sběrnicová rozhraní
  • Vysoká odolnost nárazu a vibracím
  • CANopen®/DeviceNet/EtherCAT/EtherNet-IP SAEJ1939/PROFINET/PoE/POWERLINK/Profibus
  • Programovatelné rozlišení a nulový bod
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí: 10...30 VDC
Spotřeba (typicky): 100 mA (24 VDC, w/o load)
Čas inicializace: 170 ms after power on
Rozhraní:
  • CANopen®
  • DeviceNet
  • EtherCAT
  • EtherNet/IP
  • PoE
  • Profibus-DPV0/V2
  • PROFINET
  • POWERLINK
  • SAE J1939
Funkce: Multiturn
Kroků na otáčku: ≤4096 / 12 bit
Počet otáček: ≤262144 / 18 bit
Absolutní přesnost: ±1 °
Adresa zařízení: Rotary switches in bus cover
Typ snímání: Magnetic
Typ kódu: Binary
Průběh kódu: CW default, programmable
Testovací funkce:
  • Position or parameter error
  • Multiturn sensing
Indikátor stavu: DUO-LED integrated in bus cover
Programovatelné parametry:
  • Steps per revolution
  • Number of revolutions
  • Preset
  • Scaling
  • Rotating direction
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení: UL approval / E217823

Mechanické provedení

Rozměr (příruby): ø58 mm
Typ hřídele: ø12 mm (magnet bore)
Ochrana EN 60529: IP 67
Provozní rychlost:
  • ≤12000 rpm (mechanical)
  • ≤6000 rpm (electric)
Tolerance mezery:
  • ≤0.3 mm axial
  • ≤0.1 mm radial
Materiál:
  • Housing: steel
  • Flange: aluminium
  • Bus cover: zinc die-cast
Pracovní teplota: -20...+85 °C
Relativní vlhkost: 95 %
Odolnost:
  • EN 60068-2-6
  • Vibration 30 g, 10-2000 Hz
  • EN 60068-2-27
  • Shock 200 g, 6 ms
Přibližná hmotnost: 480 g
Připojení: Bus cover
