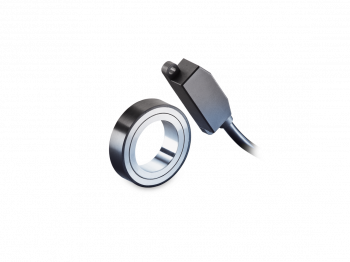

ITD49H00 - Sine signal

ITD49H00 - Sine signal
  • Bearingless magnetic encoder
  • 64 sinewave cycles per revolution
  • Output circuit: Sine 1 Vpp
  • Fast, easy and space saving installation
  • Maintenance-free
  • High accuracy - error max. ±0.3°
  • Rotation speed max. 18000 rpm
  • High resistance to dirt and vibrations
  • Magnetic rotor included in delivery
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí: 5 VDC ±10 %
Ochrana proti přepólování: Yes
Odolnost proti zkratu: Yes
Spotřeba: ≤50 mA
Počet sinusových cyklů za jednu otáčku: 64
Výstupní signál:
  • A+, A-, B+, B-
  • A+, A-, B+, B-, N+, N-
Výstupní signál | rozhraní: SinCos 1 Vpp
Výstupní frekvence: ≤180 kHz (-3 dB)
Systémová odchylka: ±0.3°
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3

Mechanické provedení

Typ hřídele: ø8...28 mm (through hollow shaft)
Rozměry (Š x V x D): 12 x 16 x 48 mm
Ochrana EN 60529: IP 67 (relating to sealed electronics)
Provozní rychlost: ≤18000 rpm
Pracovní vzdálenost: 0.2 - 0.5 mm (radial), optimal 0,3 mm
Axiální odchylka: ±0.5 mm
Materiál:
  • Housing: plastic
  • Shaft: stainless steel 1.4104
Pracovní teplota: -40...+100 °C (fixed cable)
Odolnost:
  • EN 60068-2-6
  • Vibration 10 g, 55-2000 Hz
  • EN 60068-2-27
  • Shock 100 g, 11 ms
Přibližná hmotnost: 250 g
Připojení: Cable 1 m
