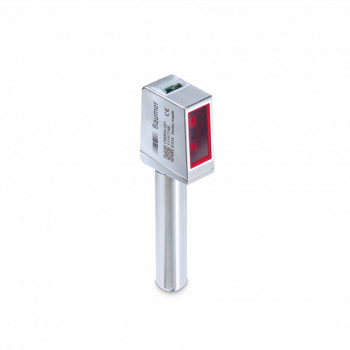

OT500H.SL-GDGQO.PVCK - Optický snímač SmartReflect pro hygienické prostředí Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

SmartReflect - Safe barrier principle without reflector
Distance measurement value via IO-Link
Reliable also on very dark and shiny objects
Manipulation-proof, simple teach-in via qTeach
Extended parameterization options and additional diagnostic data
Longest distances thanks to time of flight principle
Laser light source for an accurate switching behavior

Objednací číslo: 11727993
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Light barrier
Speciální typ:	Hygienic design
Verze:	Time of Flight
Vzdálenost pozadí:	500 - 2500 mm
Skenovací rozsah:	85% ... 80% Sde
Opakovatelnost:	≤ 1200 - 4300 µm
Teplotní drift:	± 15 mm
Chyba linearity:	± 10 mm
Indikace napájení:	LED green
Výstupní indikátor:	LED yellow / LED red
Natavení vzdálenosti snímáni:	Teach-in and IO-Link
Vzdálenost k zaostření paprsku:	1500 mm
Potlačení vzájemného ovlivňování:	Yes
Typ paprsku:	Point
Odklon od osy:	< 1°
Schválení \| Osvědčení:	ProTect+ Adapted from EHEDG

Zdroj světla

Zdroj světla:	Pulsed red laser diode
Třída laseru:	1
Vlnová délka:	680 nm

Elektrické parametry

Doba odezvy:	< 4 ms (High Speed Mode) < 8 ms (Standard Mode) < 50 ms (Long Range Mode)
Rozsah napájecího napětí +Vs:	12 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	60 mA
Pokles napětí Vd:	<2 VDC
Výstupní funkce:	Dark operate, switchable
Výstupní obvod:	Push-pull / IO-Link Push-pull
Výstupní proud:	50 mA, sum of all outputs
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Komunikační rozhraní

Rozhraní:	IO-Link V1.1.3
Rozhraní:	DMSS
IO-Link připojení:	Class A
Modulační rychlost (baud rate):	230.4 kBaud (COM 3)
Čas cyklu:	≥ 2 ms
Procesní data:	32 Bit
Struktura procesních dat:	Bit 0 = SSC1 (distance) Bit 1 = SSC2 (distance) Bit 2 = quality Bit 3 = alarm Bit 5 = SSC4 (counter) Bit 8-15 = scale factor Bit 16-31 = 16 Bit measurement
Nastavitelné parametry:	Switching point Switching hysteresis Operation mode Time filters LED status indicators Output logic Output circuit Counter Deactivate the sensor element Find Me function Teach-in mode
Další údaje:	Distance Excess gain Operating cycles Operating hours Boot cycles Operating voltage Device temperature Histograms

Mechanické parametry

Šířka \| průměr:	20.2 mm
Výška \| Délka:	47.7 mm
Hloubka:	36.4 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Stainless steel 1.4404 (V4A)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable 4 pin, 2 m

Okolní podmínky

Třída krytí:	IP 68/69 & proTect+
Pracovní teplota:	-10 - +50 °C
Skladovací teplota:	-40 - +70 °C
odolnost vůči vibracím:	IEC 60068-2-6:2008 10 g at f = 10 - 2000 Hz, duration 150 min per axis
Odolnost vůči nárazu:	IEC 60068-2-27:2009 50 g / 11 ms, 10 impulses per axis and direction

Nákresy

Výkresy

3261-O500H-x.png | stáhnout (png, 2026-01-29 11:15:29)

Diagram připojení

Zchn-5753-10.png | stáhnout (png, 2025-07-12 03:32:37)

charakteristika paprsku (obvykle)

C_E_OT500_Strahlverlauf.png | stáhnout (png, 2025-07-12 05:07:51)

Varování

Laserwarnung_1.png | stáhnout (png, 2025-07-11 20:18:31)

Diagramy

Přesnost opakování

E_OT500_Wiederholgenauigkeit_Fast.png | stáhnout (png, 2025-07-12 05:07:10)
E_OT500_Wiederholgenauigkeit_Standard.png | stáhnout (png, 2025-07-12 05:06:35)
E_OT500_Wiederholgenauigkeit_Long range.png | stáhnout (png, 2025-07-12 05:06:52)

Ke stažení

Datový list

Data sheet – OT500H.SL-GDGQO.PVCK | stáhnout | zobrazit (ZH, pdf, 2025-11-14 11:18:13)
Data sheet – OT500H.SL-GDGQO.PVCK | stáhnout | zobrazit (DE, pdf, 2025-11-14 11:18:07)
Data sheet – OT500H.SL-GDGQO.PVCK | stáhnout | zobrazit (EN, pdf, 2025-11-14 11:18:05)

Rychlý start

Quickstart OT500 EN/DE/FR/IT/ZH/ES | stáhnout | zobrazit (EN/DE/FR/IT/ZH/ES, pdf, 2025-06-27 09:15:06)

Pracovní instrukce

Manual OT500 (DE) | stáhnout | zobrazit (pdf, 2025-07-21 13:13:06)
Manual OT500 (EN) | stáhnout | zobrazit (pdf, 2025-07-21 13:13:04)
Manual OT500 (FR) | stáhnout | zobrazit (pdf, 2026-04-29 15:41:22)

Certifikáty/ osvědčení

Baumer_OT500-IO-Link_DE-EN_MD_81397120.pdf | stáhnout | zobrazit (pdf, 2025-04-11 11:38:07)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)

Software

Software - IODD V1.1 (OT500SL_ID753) | stáhnout (zip, 2025-07-11 22:14:40)
Baumer Sensor Suite | stáhnout (zip, 2026-06-03 13:40:26)
