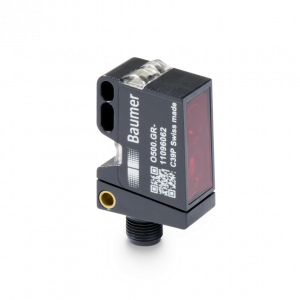

O500.DP-GM1J.72O

O500.DP-GM1J.72O
  • distance measuring
  • 60 … 400 mm
  • pulsed PinPoint LED
  • push-pull
  • Teach-in and IO-Link
  • connector M12 4 pin
  • -25 … 60 °C
  • IP 67
Objednací číslo: 11199083
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ing. Martin Bulenínec
Ing. Martin Bulenínec
Vedoucí oddělení průmyslových snímačů a kamerových systémů
BAUMER | IOSS
Ing. Martin Bulenínec - QR Kontakt
Parametry
Nákresy
Diagramy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Typ: Distance measuring
Verze: IO-Link measuring
Měřicí vzdálenost Sd: 60 - 400 mm
Nastavení: Teach-in and IO-Link
Indikace napájení: LED green
Světelný indikátor: LED yellow
Rozlišení: 500 - 3000 µm
Chyba linearity: ± 3 - 20 mm
Typ paprsku: Point
Potlačení vzájemného ovlivňování: Yes
Odklon od osy: < 1°
Teplotní drift: < 0,2 % Sde/K

Zdroj světla

Zdroj světla: Pulsed PinPoint LED
Vlnová délka: 630 nm

Elektrické parametry

Doba odezvy: < 0.49 ms
Rozsah napájecího napětí +Vs: 10 - 30 VDC
Maximální spotřeba proudu (bez zátěže): 40 mA
Pokles napětí Vd: <3 VDC
Výstupní obvod: Push-pull
Výstupní proud: 100 mA
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes

Komunikační rozhraní

Rozhraní: IO-Link V1.1
Modulační rychlost (baud rate): 38.4 kBaud (COM 2)
Čas cyklu: ≥ 2.7 ms
Procesní data: 3 Byte
Struktura procesních dat:
  • Bit 0 = BDC1
  • Bit 2 = quality
  • Bit 3 = alarm
  • Bit 8-23 = 16 Bit measurement

Mechanické parametry

Šířka | průměr: 18 mm
Výška | Délka: 45 mm
Hloubka: 32 mm
Konstrukce: Rectangular
Materiál pouzdra: Plastic (ASA, PMMA)
Materiál krycího skla: PMMA
Způsoby připojení: Connector M12 4 pin

Okolní podmínky

Třída krytí: IP 67
Pracovní teplota: -25 - +60 °C
