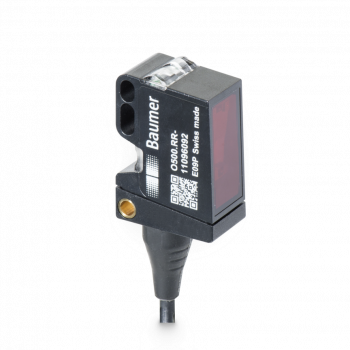

O500.DR-GM1J.72CU - Photoelectric distance sensor Baumer
- distance measuring
- 60 … 600 mm
- pulsed LED
- push-pull
- Teach-in and IO-Link
- cable 4-wire, 2m
- -25 … 60 °C
- IP 67
Objednací číslo: 11233554
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Typ: | Distance measuring |
| Verze: | IO-Link measuring |
| Měřicí vzdálenost Sd: | 60 - 600 mm |
| Nastavení: | Teach-in and IO-Link |
| Indikace napájení: | LED green |
| Světelný indikátor: | LED yellow |
| Rozlišení: | 0.5 - 6 mm |
| Chyba linearity: | ± 3 - 20 mm |
| Typ paprsku: | Point |
| Potlačení vzájemného ovlivňování: | Yes |
| Odklon od osy: | < 1° |
| Teplotní drift: | < 0.2 % Sde/K |
Zdroj světla
| Zdroj světla: | Pulsed red LED |
| Vlnová délka: | 630 nm |
Elektrické parametry
| Doba odezvy: | < 1 ms |
| Rozsah napájecího napětí +Vs: | 10 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 40 mA |
| Pokles napětí Vd: | <3 VDC |
| Výstupní obvod: | Push-pull |
| Výstupní proud: | 100 mA |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
Komunikační rozhraní
| Rozhraní: | IO-Link V1.1 |
| Modulační rychlost (baud rate): | 38.4 kBaud (COM 2) |
| Čas cyklu: | ≥ 2.7 ms |
| Procesní data: | 3 Byte |
| Struktura procesních dat: |
|
Mechanické parametry
| Šířka | průměr: | 18 mm |
| Výška | Délka: | 45 mm |
| Hloubka: | 32 mm |
| Konstrukce: | Rectangular |
| Materiál pouzdra: | Plastic (ASA, PMMA) |
| Materiál krycího skla: | PMMA |
| Způsoby připojení: | Connector M12 4 pin |
Okolní podmínky
| Třída krytí: | IP 67 |
| Pracovní teplota: | -25 - +60 °C |
