O500.DI-GM1J.72CU

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Měření vzdálenosti
60 … 550 mm
pulsní infračervená dioda
push-pull
Teach-in a IO-Link
Kabel 4 pinový, 2 m
-25 … 60 °C
IP 67

Objednací číslo: 11199084
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Distance measuring
Verze:	IO-Link measuring
Měřicí vzdálenost Sd:	60 - 550 mm
Nastavení:	Teach-in and IO-Link
Indikace napájení:	LED green
Světelný indikátor:	LED yellow
Rozlišení:	500 - 5000 µm
Chyba linearity:	± 3 - 27.5 mm
Typ paprsku:	Point
Potlačení vzájemného ovlivňování:	Yes
Odklon od osy:	< 1°
Teplotní drift:	< 0,2 % Sde/K

Zdroj světla

Zdroj světla:	Pulsed infrared diode
Vlnová délka:	860 nm

Elektrické parametry

Doba odezvy:	< 0.49 ms
Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	40 mA
Pokles napětí Vd:	<3 VDC
Výstupní obvod:	Push-pull
Výstupní proud:	100 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Komunikační rozhraní

Rozhraní:	IO-Link V1.1
Modulační rychlost (baud rate):	38.4 kBaud (COM 2)
Čas cyklu:	≥ 2.7 ms
Procesní data:	3 Byte
Struktura procesních dat:	Bit 0 = BDC1 Bit 2 = quality Bit 3 = alarm Bit 8-23 = 16 Bit measurement

Mechanické parametry

Šířka \| průměr:	18 mm
Výška \| Délka:	45 mm
Hloubka:	32 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Plastic (ASA, PMMA)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable 4 pin, 2 m

Okolní podmínky

Třída krytí:	IP 67
Pracovní teplota:	-25 - +60 °C

Nákresy

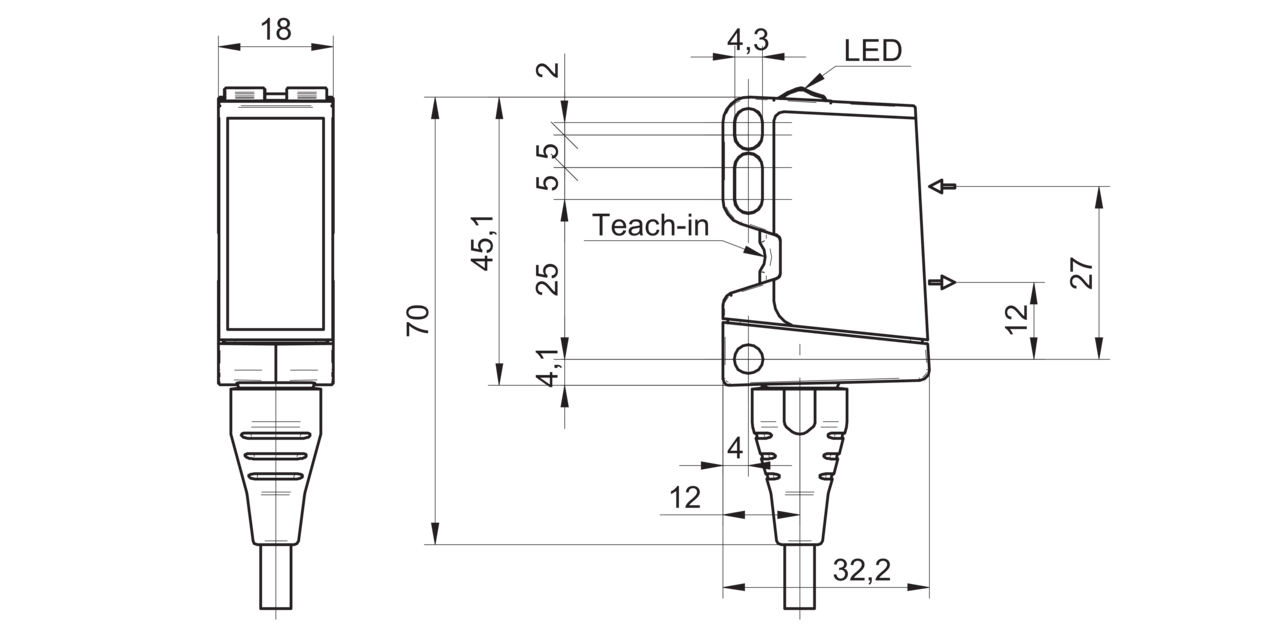

Výkresy

3320-O500_x_Kabel.png | stáhnout (png, 2025-07-11 19:58:38)

Diagram připojení

Zchn-5753-1.png | stáhnout (png, 2025-07-11 17:39:51)

charakteristika paprsku (obvykle)

Zchn-6172.png | stáhnout (png, 2025-07-11 19:30:28)

Diagramy

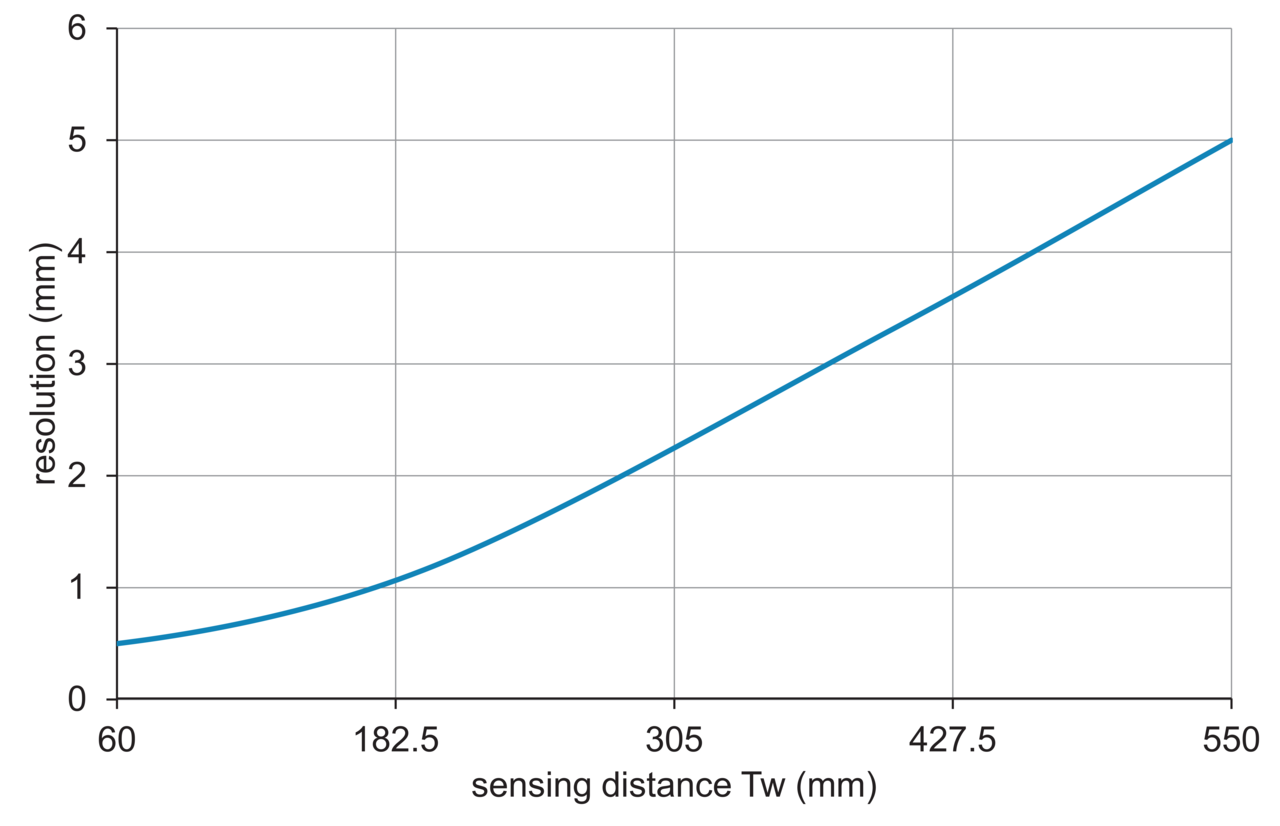

Rozlišení

C_E_O500.DI_A.png | stáhnout (png, 2025-07-12 01:09:27)

Ke stažení

Datový list

O500.DI-GM1J.72CU | stáhnout | zobrazit (DE, pdf, 2025-04-11 12:12:01)
O500.DI-GM1J.72CU | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:12:01)
O500.DI-GM1J.72CU | stáhnout | zobrazit (ZH, pdf, 2025-04-11 12:12:01)

Rychlý start

Quickstart – O500.DI-GM1J.72CU | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:34)

Manuál

Operating instruction – IO-Link | stáhnout | zobrazit (DE, pdf, 2025-04-11 12:00:32)
Operating instruction – IO-Link | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:32)

Certifikáty/ osvědčení

DoC / CoC - O500 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-30 14:57:02)

CAD

ePlan macro - 11199084 | stáhnout (edz, 2023-09-20 09:45:41)

Software

Software – IODD V1.1 (O500x.DI, O500x.DP) | stáhnout (zip, 2025-07-11 17:00:11)
