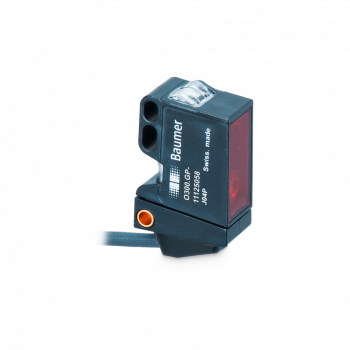

O300.DL-GM1J.72CU - Optické snímače vzdálenosti Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Měření vzdálenosti
30 … 250 mm
pulsní červená laserová dioda
push-pull
Teach-in a IO-Link
Kabel 4 pinový, 2 m
-10 … 60 °C
IP 67

Objednací číslo: 11199078
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Distance measuring
Verze:	IO-Link measuring
Měřicí vzdálenost Sd:	30 - 250 mm
Ohnisková vzdálenost:	400 mm
Nastavení:	Teach-in and IO-Link
Indikace napájení:	LED green
Světelný indikátor:	LED yellow
Rozlišení:	500 - 10000 µm
Chyba linearity:	± 1.5 - 12.5 mm
Typ paprsku:	Point
Potlačení vzájemného ovlivňování:	Yes
Odklon od osy:	< 2°
Teplotní drift:	< 0.2 % Sde/K

Zdroj světla

Zdroj světla:	Pulsed red laser diode
Vlnová délka:	656 nm
Třída laseru:	1

Elektrické parametry

Doba odezvy:	< 0.25 ms
Rozsah napájecího napětí +Vs:	11 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	30 mA
Pokles napětí Vd:	<2.5 VDC
Výstupní obvod:	Push-pull
Výstupní proud:	100 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Komunikační rozhraní

Rozhraní:	IO-Link V1.1
Modulační rychlost (baud rate):	230.4 kBaud (COM 3)
Čas cyklu:	≥ 0.6 ms
Procesní data:	3 Byte
Struktura procesních dat:	Bit 0 = BDC1 Bit 2 = quality Bit 3 = alarm Bit 8-23 = 16 Bit measurement

Mechanické parametry

Šířka \| průměr:	12.9 mm
Výška \| Délka:	32.3 mm
Hloubka:	23 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Plastic (ASA, PMMA)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable 4 pin, 2 m

Okolní podmínky

Třída krytí:	IP 67
Pracovní teplota:	-10 - +60 °C

Nákresy

Výkresy

3324-O300_x_Kabel.png | stáhnout (png, 2026-04-21 15:55:55)

Diagram připojení

Zchn-5753-1.png | stáhnout (png, 2026-02-24 14:27:01)

charakteristika paprsku (obvykle)

Zchn-6361.png | stáhnout (png, 2026-03-17 15:13:21)

Varování

Laserwarnung_1.png | stáhnout (png, 2025-07-11 20:18:31)

Diagramy

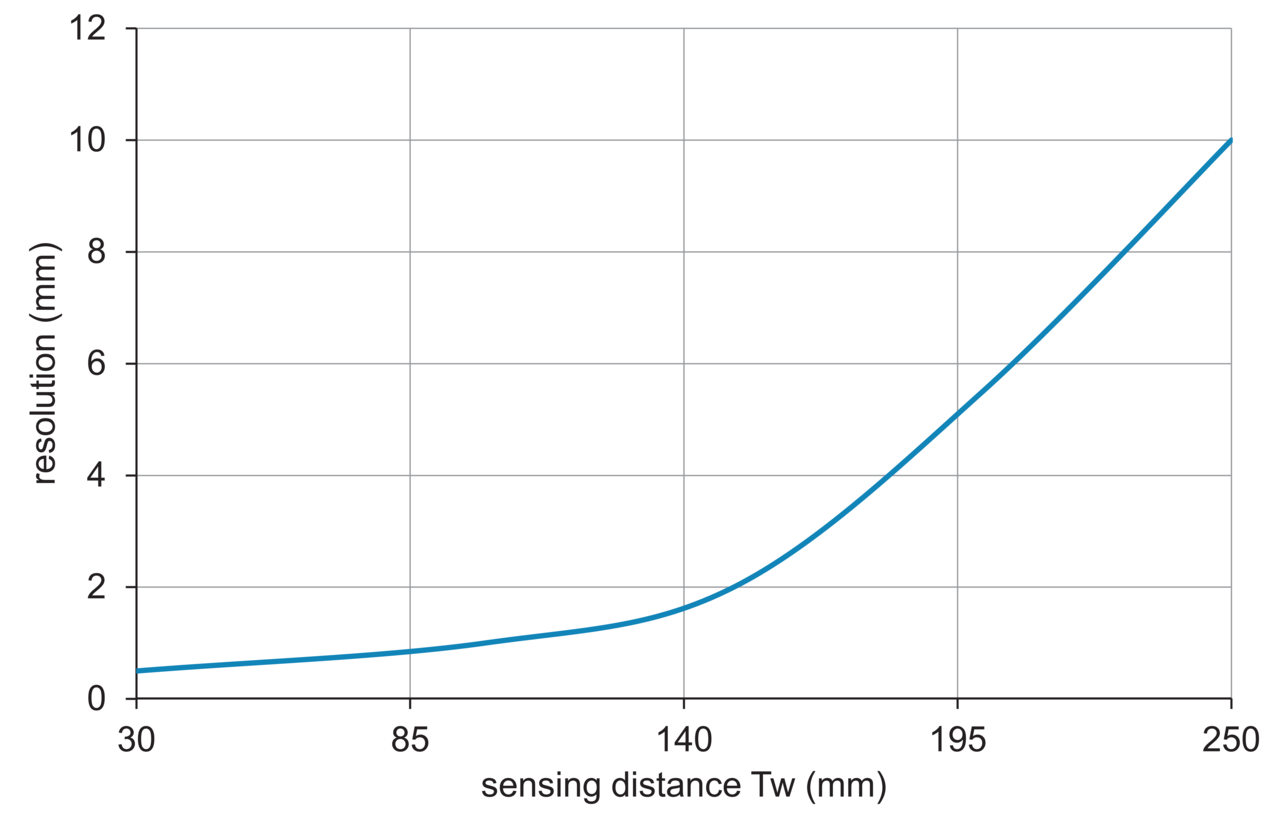

Rozlišení

C_E_O300.DL_A.png | stáhnout (png, 2025-07-12 01:25:06)

Ke stažení

Datový list

Data sheet – O300.DL-GM1J.72CU | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:36:48)
Data sheet – O300.DL-GM1J.72CU | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:36:48)
Data sheet – O300.DL-GM1J.72CU | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:36:48)

Rychlý start

Quickstart – O300.DL-GM1J.72CU | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:30)

Pracovní instrukce

Operating instruction – IO-Link | stáhnout | zobrazit (DE, pdf, 2025-04-11 12:00:32)
Operating instruction – IO-Link | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:32)

Certifikáty/ osvědčení

DoC / CoC - O300 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2026-01-20 09:03:03)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)

Software

Software – IODD V1.1 (O300x.DL) | stáhnout (zip, 2025-07-11 17:00:08)
Baumer Sensor Suite | stáhnout (zip, 2026-06-03 13:40:26)
