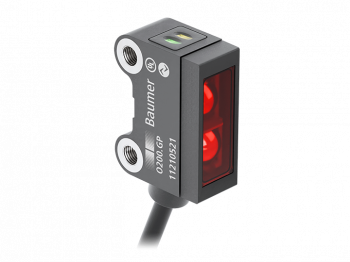

O200.DL-GM2I.72NV/A014_F160 - Photoelectric distance sensor Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Distance measurement value via IO-Link
Outstanding reliability and unrivalled immunity against ambient light
Focused laser beam for small objects or gaps
IO-Link interface independent of the switching output (Dual Channel)
Extended parameterization options and additional diagnostic data
Robust housing with stainless steel spacer sleeves

Objednací číslo: 11242973
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Distance measuring
Verze:	IO-Link dual channel
Měřicí vzdálenost Sd:	20 - 200 mm
Nastavení:	IO-Link
Indikace napájení:	LED green
Výstupní indikátor:	LED yellow
Opakovatelnost:	≤ 50 - 2000 µm (Raw) ≤ 50 - 1500 µm (High Speed) ≤ 50 - 1000 µm (Standard) ≤ 50 - 500 µm (High Accuracy)
Chyba linearity:	± 2 % Mr
Typ paprsku:	Point
Potlačení vzájemného ovlivňování:	Yes
Odklon od osy:	< 1,5°
Teplotní drift:	< 0.2 % Sde/K

Zdroj světla

Zdroj světla:	Pulsed red laser diode
Vlnová délka:	680 nm
Třída laseru:	1

Elektrické parametry

Doba odezvy:	< 1.4 ms (Raw) < 2.5 ms (High Speed Mode) < 5 ms (Standard Mode) < 15 ms (High Accuracy Mode)
Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	45 mA (@ 10 VDC)
Pokles napětí Vd:	<2 VDC
Výstupní obvod:	Push-pull
Výstupní proud:	50 mA, sum of all outputs
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Komunikační rozhraní

Rozhraní:	IO-Link V1.1
IO-Link připojení:	Class A
Modulační rychlost (baud rate):	230.4 kBaud (COM 3)
Čas cyklu:	≥ 0.6 ms
Procesní data:	32 Bit
Struktura procesních dat:	Bit 0 = SSC1 (distance) Bit 2 = quality Bit 3 = alarm Bit 5 = SSC4 (counter) Bit 8-15 = scale factor Bit 16-31 = 16 Bit measurement

Mechanické parametry

Šířka \| průměr:	8 mm
Výška \| Délka:	25.1 mm
Hloubka:	15.8 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Plastic (ASA, PMMA)
Materiál krycího skla:	PMMA
Způsoby připojení:	Flylead connector M8 4 pin, L=200 mm

Okolní podmínky

Třída krytí:	IP 67
Pracovní teplota:	-25 - +50 °C

Nákresy

Výkresy

4345-O200_GP-xxxoT.xxNx.png | stáhnout (png, 2025-07-12 03:38:19)

Diagram připojení

Zchn-5753-10.png | stáhnout (png, 2025-07-12 03:32:37)

Přiřazení pinů

Zchn-5640-10.png | stáhnout (png, 2025-07-12 03:32:11)

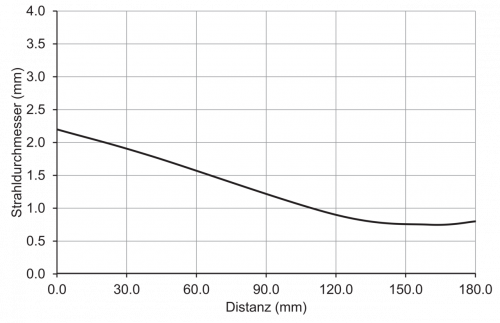

charakteristika paprsku (obvykle)

C_D_O200.SL_F160_Strahlverlauf.png | stáhnout (png, 2025-07-12 03:40:05)

Varování

Laserwarnung_1.png | stáhnout (png, 2025-07-11 20:18:31)

Ke stažení

Datový list

Data sheet – O200.DL-GM2I.72NV/A014_F160 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:35:04)
Data sheet – O200.DL-GM2I.72NV/A014_F160 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:35:03)
Data sheet – O200.DL-GM2I.72NV/A014_F160 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:35:03)

Rychlý start

Quickstart – O200 Fixed Settings | stáhnout | zobrazit (EN/DE/FR/ES/IT/ZH, pdf, 2026-05-20 14:07:59)

Certifikáty/ osvědčení

DoC / CoC - O200 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:35:03)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)

Software

Software - IODD V1.1 (O200.DL) | stáhnout (zip, 2026-06-12 10:22:46)
