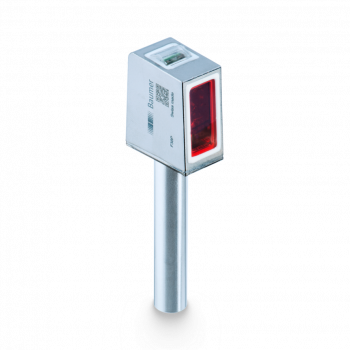

OT300H.DL-UBZZB.PVCK - Optický snímač pro měření vzdálenosti pro hygienické prostředí Baumer
- Distance measurement via analog output
- Reliable also on very dark and shiny objects
- Manipulation-proof, simple teach-in via qTeach or line teach
- Longest distances thanks to time of flight principle
- Compact, miniaturized housing
Objednací číslo: 11271172
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Diagramy
Ke stažení
Podpora
Podobné produkty
Parametry
Základní parametry
| Typ: | Distance measuring |
| Verze: | Time of Flight |
| Měřicí vzdálenost Sd: | 100 - 1800 mm |
| Měřicí rozsah: | 1700 mm |
| Ohnisková vzdálenost: | 700 mm |
| Speciální typ: | Hygienic design |
| Nastavení: | qTeach / external |
| Indikace napájení: | LED green |
| Výstupní indikátor: | LED yellow |
| Opakovatelnost: | ≤ 1400 - 5500 µm |
| Chyba linearity: | ± 10 mm |
| Typ paprsku: | Point |
| Potlačení vzájemného ovlivňování: | Yes |
| Odklon od osy: | < 2° |
| Teplotní drift: | ± 15 mm |
| Schválení | Osvědčení: |
|
Zdroj světla
| Zdroj světla: | Pulsed red laser diode |
| Vlnová délka: | 680 nm |
| Třída laseru: | 1 |
Elektrické parametry
| Doba odezvy: | < 8 ms |
| Rozsah napájecího napětí +Vs: | 12 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 60 mA |
| Výstupní obvod: | Analog 0 ... 10 VDC |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes, Vs to GND |
Mechanické parametry
| Šířka | průměr: | 16.5 mm |
| Výška | Délka: | 34.6 mm |
| Hloubka: | 28.7 mm |
| Konstrukce: | Rectangular |
| Materiál pouzdra: | Stainless steel 1.4404 (V4A) |
| Materiál krycího skla: | PMMA |
| Způsoby připojení: | Cable 4 pin, 2 m |
Okolní podmínky
| Třída krytí: | IP 68/69 & proTect+ |
| Pracovní teplota: | -10 - +50 °C |
| Skladovací teplota: | -40 - +70 °C |
| odolnost vůči vibracím: |
|
| Odolnost vůči nárazu: |
|
Nákresy
Výkresy
- 3559-O300H-x.png | stáhnout (png, 2026-01-29 08:12:52)
Diagram připojení
- Zchn-6100-AT.png | stáhnout (png, 2025-07-12 03:46:51)
charakteristika paprsku (obvykle)
- C_E_OT300_Strahlverlauf.png | stáhnout (png, 2025-07-12 05:08:08)
Varování
- Laserwarnung_1.png | stáhnout (png, 2025-07-11 20:18:31)
Diagramy
Přesnost opakování
- E_OT300_Wiederholgenauigkeit_Standard.png | stáhnout (png, 2025-07-12 05:08:19)
