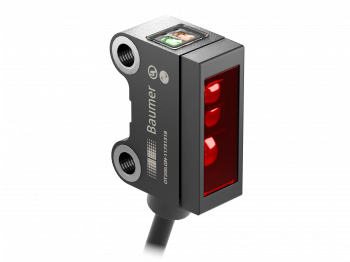

OT200.DN-GLZZJ.72CV/H006 - Miniaturní optický snímač pro měření vzdálenosti Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

2 m sensing range thanks to time of flight principle
Distance measurement via IO-Link
Reliable also on very dark and shiny objects
Manipulation-proof, simple teach-in via qTeach or line teach
Extended parameterization options and additional diagnostic data via IO-Link
Infrared laser light source suitable for use in dusty or smoky environments
Alignment Guide - visible, red light beam for aligning the infrared laser

Objednací číslo: 11733208
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Distance measuring
Verze:	Time of Flight
Měřicí vzdálenost Sd:	0 - 2000 mm
Měřicí rozsah:	2000 mm
Nastavení:	Teach-in and IO-Link
Indikace napájení:	LED green
Výstupní indikátor:	LED yellow
Opakovatelnost:	≤ 1.25 - 1.5
Chyba linearity:	± 10 mm
Typ paprsku:	Point
Potlačení vzájemného ovlivňování:	Yes
Odklon od osy:	< 1,5°
Teplotní drift:	<0,3 mm/K: <750 mm <0,04 % Sde/K: >750 mm

Zdroj světla

Zdroj světla:	Pulsed infrared laser diode
Vlnová délka:	940 nm
Třída laseru:	1

Elektrické parametry

Doba odezvy:	< 25 ms (High Speed Mode) < 50 ms (Standard Mode) < 200 ms (High Accuracy Mode)
Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	55 mA
Pokles napětí Vd:	<2.5 VDC
Výstupní obvod:	Push-pull / IO-Link
Výstupní proud:	50 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Komunikační rozhraní

Rozhraní:	IO-Link V1.1.4
IO-Link připojení:	Class A
Modulační rychlost (baud rate):	230.4 kBaud (COM 3)
Čas cyklu:	≥ 0.7 ms
Procesní data:	48 Bit
Struktura procesních dat:	Bit 0 = SSC1.1 (distance) Bit 1 = SSC1.2 (distance) Bit 2 = Uncertainty Flag Bit 3 = alarm Bit 8-15 = scale factor Bit 16-47 = 32 Bit measurement
Nastavitelné parametry:	Switching point Switching hysteresis Operation mode Time filters LED status indicators Output logic Deactivate the sensor element Teach-in mode Locater function
Další údaje:	Distance Excess gain Device temperature

Mechanické parametry

Šířka \| průměr:	8 mm
Výška \| Délka:	25.1 mm
Hloubka:	15.8 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Plastic (ASA, PMMA)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable 4 pin, 2 m
Mechanické upevnění:	Threaded sleeves M3 (stainless steel)

Okolní podmínky

Třída krytí:	IP 67
Pracovní teplota:	-25 - +50 °C
Skladovací teplota:	-40 - +70 °C

Nákresy

Diagram připojení

Zchn-5753-1.png | stáhnout (png, 2026-02-24 14:27:01)

charakteristika paprsku (obvykle)

OT200_FD_Strahlverlauf_91_EN.png | stáhnout (png, 2025-07-12 08:40:36)

Varování

Laserwarnung_1.png | stáhnout (png, 2025-07-11 20:18:31)

Diagramy

Přesnost opakování

FD_OT200_GenauigkeitHighAccuracy_91.png | stáhnout (png, 2025-07-12 08:40:12)
FD_OT200_GenauigkeitStandard_91.png | stáhnout (png, 2025-07-12 08:39:21)
FD_OT200_GenauigkeitHighSpeed_91.png | stáhnout (png, 2025-07-12 08:39:59)

Hystereze

FD_OT200_HystereseHighAccuracy_91.png | stáhnout (png, 2025-07-12 08:38:52)
FD_OT200_HystereseStandard_91.png | stáhnout (png, 2025-07-12 08:40:25)
FD_OT200_HystereseHighSpeed_91.png | stáhnout (png, 2025-07-12 08:39:34)

Ke stažení

Datový list

Data sheet – OT200.DN-GLZZJ.72CV/H006 | stáhnout | zobrazit (DE, pdf, 2025-07-11 10:39:07)
Data sheet – OT200.DN-GLZZJ.72CV/H006 | stáhnout | zobrazit (EN, pdf, 2025-06-12 12:00:07)

Rychlý start

Quickstart OT200 EN/DE/FR | stáhnout | zobrazit (EN/DE/FR, pdf, 2025-06-27 09:47:37)
Quickstart OT200 IT/ZH/ES | stáhnout | zobrazit (IT/ZH/ES, pdf, 2025-06-27 09:47:50)

Pracovní instrukce

Manual OT200 | stáhnout | zobrazit (DE, pdf, 2026-02-24 16:12:06)
Manual OT200 | stáhnout | zobrazit (EN, pdf, 2026-02-24 16:12:07)

Certifikáty/ osvědčení

DoC/CoC - OT200 | stáhnout | zobrazit (pdf, 2026-06-12 07:04:06)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)

Software

Software – IODD V1.1 (OT200.DN_ID255) | stáhnout (zip, 2025-07-11 19:27:35)
Baumer Sensor Suite | stáhnout (zip, 2026-06-03 13:40:26)
