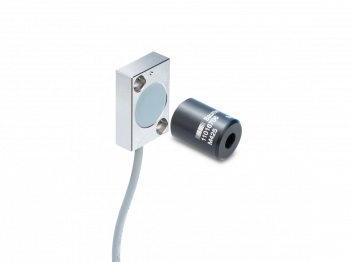

MDFM 20I9424/C270
- Immune to dust and dirt
- Free of wear and tear
- Current output up to 270°
- Cable 2 m, open cable end
- Operating temperature -40 … 85 °C
- Protection IP 67
- Magnetic rotor not included in delivery
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Napájecí napětí: | 15...30 VDC |
| Ochrana proti přepólování: | Yes, +Vs to GND |
| Odolnost proti zkratu: | Yes |
| Spotřeba (typicky): | ≤ 30 mA (w/o load) |
| Rozhraní: | Analog 4...20 mA |
| Funkce: | Singleturn |
| Měřící rozsah: | 270° (linear) |
| Rozlišení: | 0.09 ° |
| Systémová odchylka: | ±0.25 % |
| Teplotní drift: | ±0.1 % (Full Scale) |
| Typ snímání: | Magnetic |
| Čas odezvy: | < 4 ms |
| Schválení: |
|
Mechanické provedení
| Velikost: | 20 mm |
| Rozměry: | 20 x 8 x 30 mm |
| Ochrana EN 60529: | IP 67 |
| Pracovní vzdálenost: |
|
| Materiál: |
|
| Pracovní teplota: | -40...+85 °C |
| Přibližná hmotnost: | 50 g |
| Připojení: | Cable 2 m, 3 x 0.14, PUR |
Ke stažení
Datový list
Rychlý start
Prohlášení o shodě
CAD
Příslušenství
Magnetické stupnice
Další podobné produkty naleznete v kategorii: Montážní příslušenství
| Foto | Produkt (4) / Popis | Produktová skupina | Skladová dostupnost |
|---|---|---|---|
 | MMFN AA01X06 - On-axis magnet for bearingless encoders Obj. číslo: 11052885
| Magnety | na dotaz |
 | MMFS AA03X08 - On-axis magnet for bearingless encoders Obj. číslo: 11052886
| Magnety | na dotaz |
 | MSFN AA01X06 - Magnetic rotor for bearingless encoder Obj. číslo: 11052887
| Magnety | 1 ks |
 | MSFS AA03X08 - Magnetic rotor for bearingless encoder Obj. číslo: 11016706
| Magnety | 1 ks |
Periferie
Další podobné produkty naleznete v kategorii: Periferie
| Foto | Produkt (2) | Produktová skupina | Skladová dostupnost |
|---|---|---|---|
 | ZPOWS-ALL.24V - Test unit for sensors Obj. číslo: 11087165 | Periferie | na dotaz |
 | ZTEST-ALL.ANALOG - Test unit for sensors analog & digital Obj. číslo: 11084376 | Periferie | na dotaz |
