OF10.FR-NW1B.B2N - Fiber optic sensors - OF10

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

OF10.FR-NW1B.B2N - Fiber optic sensors - OF10

Intuitive OLED display
Programmable input configurations
Crosstalk rejection between two sensors without a wire
Six AUTOSET modes
Advanced remote programming

Objednací číslo: 11224009
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Zdroj světla:	Pulsed red LED
Světelný indikátor:	OLED display
Výstupní indikátor:	LED red
Nastavení:	Teach-in: button / external
Vlnová délka:	660 nm
Potlačení vzájemného ovlivňování:	Yes

Elektrické parametry

Doba odezvy:	0.05 ms (Ultra High Speed Mode) 0.125 ms (High Speed Mode) 0.25 ms (Standard Mode) 1 ms (High Resolution Mode) 4 ms (Long Range Mode) 16 ms (Ultra Long Range Mode)
Rozsah napájecího napětí +Vs:	8 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	50 mA
Běžná spotřeba proudu:	30 mA
Pokles napětí Vd:	<2 VDC
Výstupní funkce:	Light / dark operate switchable
On \| Off zpoždění:	0.1 - 9999 ms
Výstupní obvod:	NPN
Výstupní proud:	150 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	10 mm
Výška \| Délka:	27.8 mm
Hloubka:	93.1 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Polycarbonate
Způsoby připojení:	Connector M8 4 pin

Okolní podmínky

Pracovní teplota:	5 - +55 °C
Třída krytí:	IP 50

Nákresy

Výkresy

4612-OF10.FR-xxxx.B2N.png | stáhnout (png, 2025-07-12 04:12:32)

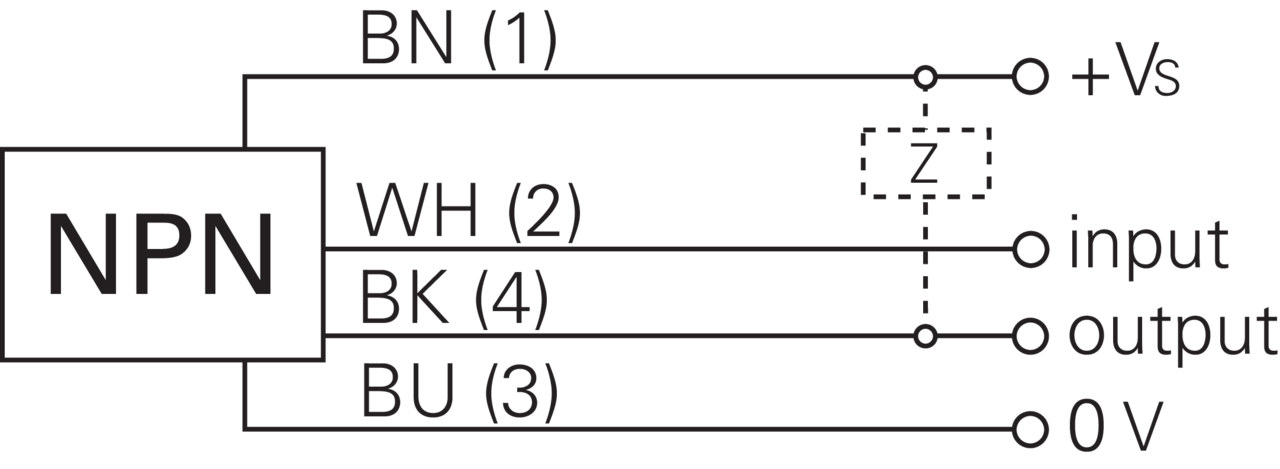

Diagram připojení

Zchn-4816-2.png | stáhnout (png, 2025-07-12 04:12:10)

Přiřazení pinů

M8-4Pol-männlich-A.png | stáhnout (png, 2025-07-12 05:55:28)

Ke stažení

Datový list

Data sheet – OF10.FR-NW1B.B2N | stáhnout | zobrazit (ZH, pdf, 2025-05-13 13:54:12)
Data sheet – OF10.FR-NW1B.B2N | stáhnout | zobrazit (DE, pdf, 2025-05-13 13:52:13)
Data sheet – OF10.FR-NW1B.B2N | stáhnout | zobrazit (EN, pdf, 2025-05-13 13:52:12)

Rychlý start

Quickstartguide | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 11:37:33)

Manuál

Manual - OF10 DE | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:37:33)
Manual - OF10 EN | stáhnout | zobrazit (EN/ZH/FR, pdf, 2025-04-11 11:37:33)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)
