FSE 050A1006 - Glass fiber optic cable

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Through-beam type
Actual range up to 450 mm
Threaded sensing head M4
Plastic jacket 50 cm long
Operating temperature up to +70 °C
For rugged fiber optic sensors FZAM 18 and FZAM 30

Objednací číslo: 10221033
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Princip činnosti:	Through-beam type
Skutečný rozsah Sb:	450 mm
Hlava optického vlákna:	Cylindrical threaded
Pracovní teplota:	-25 - +70 °C
Vyzařovací úhel:	60°
Optická vlákno lze zkrátit:	No
Integrovaný objektiv:	No
Adaptabilní objektiv:	Yes
Kompatibilní s IR světlem (1450 nm):	Yes

Mechanické parametry

Šířka \| průměr (hlava):	4 mm
Výška \| Délka (koncovka):	24 mm
Materiál (koncovka):	Brass
Závit:	M4 x 0.7
Ohýbací rádius (pevná instalace):	13.5 mm
Ohýbací rádius (pohyblivá instalace):	27 mm
Průměr pláště:	4.5 mm
Materiál kabelové izolace:	PVC
Průřez optického vlákna:	2 mm²
Materiál (optického vlákna):	Glass
Délka (optický kabel):	50 cm

Nákresy

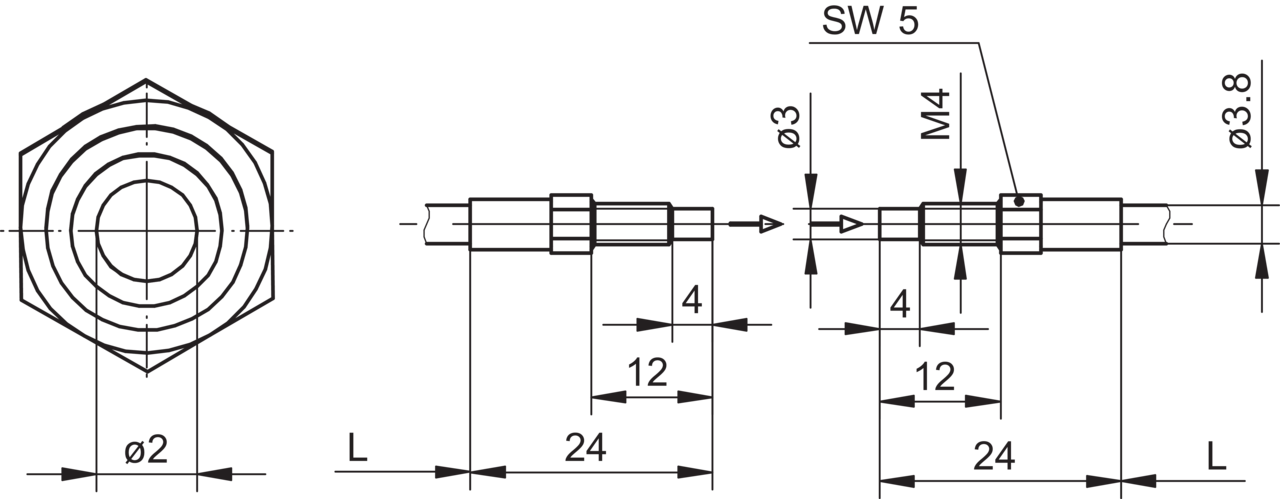

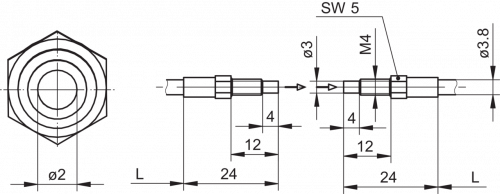

Výkresy

3745-FSE_xxxB1003.png | stáhnout (png, 2025-07-11 20:06:52)

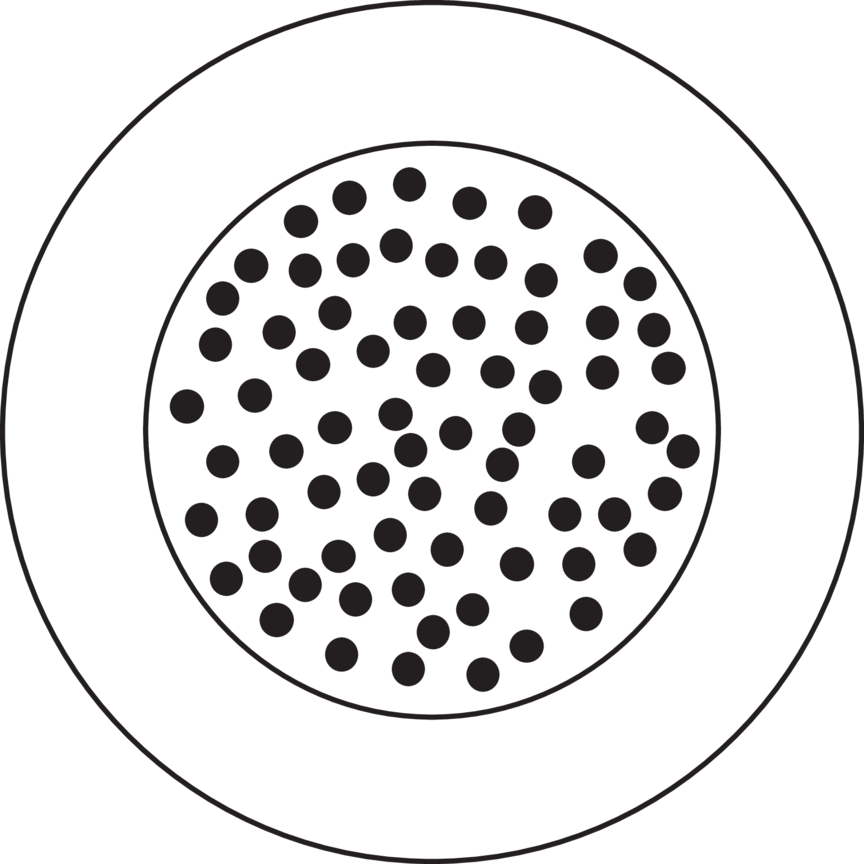

Fiber arrangement

Lichtleiter_PB_Faseranordnung5_30.png | stáhnout (png, 2025-07-12 07:25:50)

Diagramy

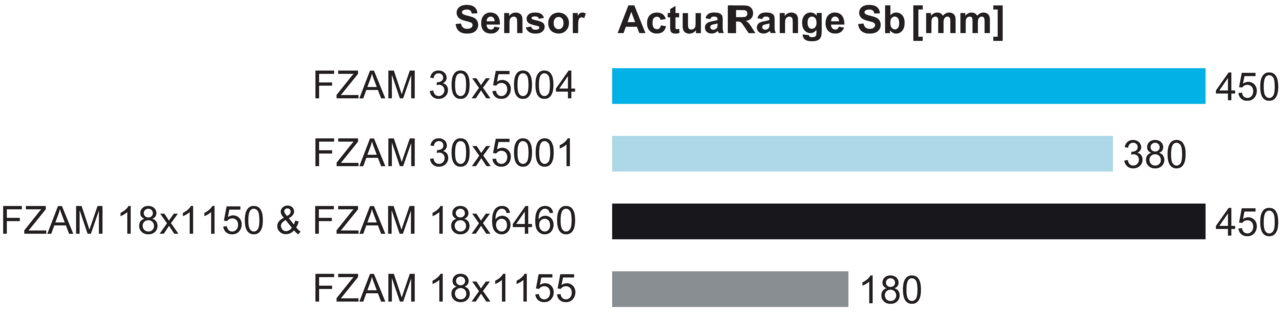

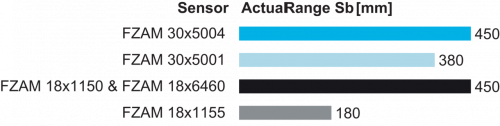

Actual range diagram

FSE050A1006_FD_Betriebsreichweite_91_EN.png | stáhnout (png, 2025-07-12 06:59:27)

Ke stažení

Datový list

Data sheet – FSE 050A1006 | stáhnout | zobrazit (DE, pdf, 2025-05-13 13:13:14)
Data sheet – FSE 050A1006 | stáhnout | zobrazit (EN, pdf, 2025-05-13 13:13:14)
FSE 050A1006 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 12:03:31)

Certifikáty/ osvědčení

SD - Fxx | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:28:33)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)

Příslušenství

Obsahuje:Montážní příslušenství Čočky a komponenty Fitting fiber optic sensors

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Objektivy | Příslušenství k objektivům

Foto	Produkt (4) / Popis	Skladová dostupnost
	10102801 - Cap nut glass cover for sensors series 30 Obj. číslo: 10102801 Materiál: Poniklovaná mosaz	na dotaz
	Adapter series 30 - Adapter series 30 Obj. číslo: 10102757 Materiál: Termoplastický polymer (POM)	na dotaz
	Adjusting plate series 18 - Adjusting plate series 18 Obj. číslo: 10101958 Materiál: Polyester (PETP) Pro opětovné zadání při ztrátách Přiloženo ke každému skleněnému optickému vláknu typu A	na dotaz
	Replacements cap nut for fiber optics series 18 - Replacements cap nut for fiber optics series 18 Obj. číslo: 10101480 Material: POM For re-orders when lost Enclosed with every type A glass fiber optics	na dotaz

Čočky a komponenty

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Foto	Produkt (1) / Popis	Produktová skupina	Skladová dostupnost
	Doubling lens M4 increases the actual range (paires) - Doubling lens M4 increases the actual range (paires) Obj. číslo: 10119909 Material: brass / glass Increases the actual range Sb by a factor of 6 Contents: 2 pieces	Čočky / apertury / skleněné kryty	na dotaz

Fitting fiber optic sensors

Foto	Produkt (13)
	FZAM 18N1150 - Fiber optic sensors Obj. číslo: 10129020
	FZAM 18N1150/S14 - Fiber optic sensors Obj. číslo: 10129021
	FZAM 18N1155 - Fiber optic sensors Obj. číslo: 10129023
	FZAM 18N6460 - Fiber optic sensors Obj. číslo: 10128874
	FZAM 18N6460/S14 - Fiber optic sensors Obj. číslo: 10128875
	FZAM 18P1150 - Fiber optic sensors Obj. číslo: 10127712
	FZAM 18P1150/S14 - Fiber optic sensors Obj. číslo: 10128111
	FZAM 18P1155 - Fiber optic sensors Obj. číslo: 10127711
	FZAM 18P6460 - Fiber optic sensors Obj. číslo: 10128118
	FZAM 18P6460/S14 - Fiber optic sensors Obj. číslo: 10127710
	FZAM 30N5004 - Fiber optic sensors Obj. číslo: 10215060
	FZAM 30P5001 - Fiber optic sensors Obj. číslo: 10214166
	FZAM 30P5004 - Fiber optic sensors Obj. číslo: 10215057
