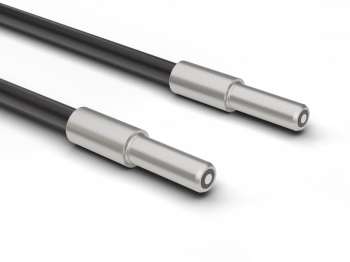

FSE 050A2003 - Glass fiber optic cable Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Smooth sensing head

Objednací číslo: 10258823
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Specifické vlastnosti:	Smooth sensing head
Princip činnosti:	Through-beam type
Skutečný rozsah Sb:	500 mm
Hlava optického vlákna:	Cylindrical smooth
Pracovní teplota:	-25 - +70 °C
Vyzařovací úhel:	60°
Optická vlákno lze zkrátit:	No
Integrovaný objektiv:	No
Adaptabilní objektiv:	No
Kompatibilní s IR světlem (1450 nm):	Yes

Mechanické parametry

Šířka \| průměr (hlava):	4 mm
Výška \| Délka (koncovka):	24 mm
Materiál (koncovka):	Aluminum
Ohýbací rádius (pevná instalace):	12 mm
Ohýbací rádius (pohyblivá instalace):	24 mm
Průměr pláště:	4 mm
Materiál kabelové izolace:	PVC
Průřez optického vlákna:	4 mm²
Materiál (optického vlákna):	Glass
Délka (optický kabel):	50 cm

Nákresy

Výkresy

3749-FSE_xxxB2003.png | stáhnout (png, 2025-07-11 20:07:25)

Uspořádání vláken

Lichtleiter_PB_Faseranordnung5_30.png | stáhnout (png, 2025-07-12 07:25:50)

Diagramy

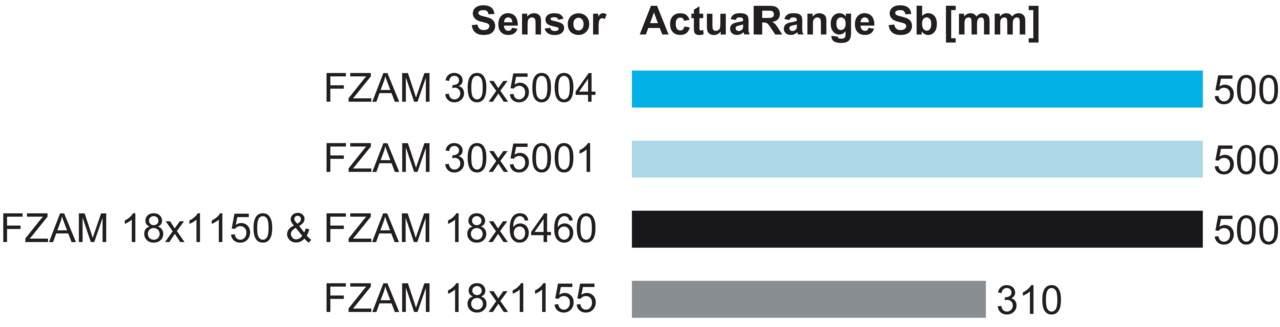

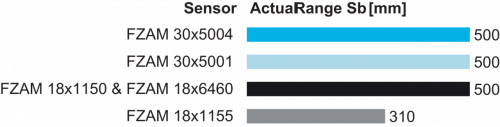

Graf skutečného dosahu

FSE050A2003_FD_Betriebsreichweite_91_EN.png | stáhnout (png, 2025-07-12 06:58:55)

Ke stažení

Datový list

Data sheet – FSE 050A2003 | stáhnout | zobrazit (DE, pdf, 2025-05-13 14:39:07)
Data sheet – FSE 050A2003 | stáhnout | zobrazit (EN, pdf, 2025-05-13 14:38:15)

Certifikáty/ osvědčení

DoC / CoC - Fxx | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2026-03-04 07:50:10)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)

Příslušenství

Obsahuje:Montážní příslušenství Příslušenství pro vláknové snímače

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Objektivy | Příslušenství k objektivům

Foto	Produkt (4) / Popis	Skladová dostupnost
	Adapter series 30 - Adapter series 30 Obj. číslo: 10102757 Material: POM	na dotaz
	Adjusting plate series 18 - Adjusting plate series 18 Obj. číslo: 10101958 Material: PETP For re-orders when lost Enclosed with every glass fiber optic of type A	na dotaz
	Cap nut M30x13.5 for sensors series 30 - Cap nut glass cover for sensors series 30 Obj. číslo: 10102801 For use with FZAM 30 in conjunction with glass cover 10103226 Material: Nickel-plated brass	na dotaz
	Replacements cap nut for fiber optics series 18 - Replacements cap nut for fiber optics series 18 Obj. číslo: 10101480 Material: POM For re-orders when lost Enclosed with every type A glass fiber optics	na dotaz

Příslušenství pro vláknové snímače

Další podobné produkty naleznete v kategorii: Optické snímače pro detekci

Produkt (3)	Produktová skupina	Výstup/Rozhraní	Typ připojení	Skladová dostupnost
FZAM 30N5004 - Fiber optic sensors Obj. číslo: 10215060	Fiber optic sensor	NPN	Kabel	na dotaz
FZAM 30P5001 - Fiber optic sensors Obj. číslo: 10214166	Fiber optic sensor	PNP	Kabel	na dotaz
FZAM 30P5004 - Fiber optic sensors Obj. číslo: 10215057	Fiber optic sensor	PNP	Kabel	na dotaz
