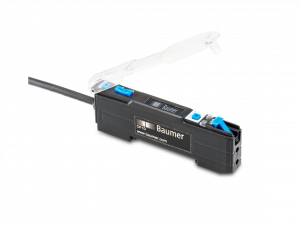

OF10.FR-GW2J.B2NV/A014 - Fiber optic sensors - OF10

OF10.FR-GW2J.B2NV/A014 - Fiber optic sensors - OF10
  • Intuitive OLED display
  • Configurable pin 2 (Output Q2 / Teach-In)
  • Crosstalk suppression between two sensors without cables
  • Five AUTOSET modes
  • IO-Link interface independent of the switching output (dual channel)
  • Extended parameterization options and additional diagnostic data
Objednací číslo: 11252204
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ing. Jaroslav Dančák
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
Ing. Jaroslav Dančák - QR Kontakt
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Verze: IO-Link dual channel
Zdroj světla: Pulsed red LED
Světelný indikátor: OLED display
Výstupní indikátor: LED red
Nastavení: Teach-in and IO-Link
Vlnová délka: 660 nm
Potlačení vzájemného ovlivňování: Yes

Komunikační rozhraní

Rozhraní: IO-Link V1.1
Čas cyklu: ≥ 1 ms
Procesní data: 32 Bit
Struktura procesních dat:
  • Bit 0 = SSC1
  • Bit 2 = quality
  • Bit 8-15 = scale factor
  • Bit 16-31 = 16 Bit measurement
IO-Link připojení: Class A
Nastavitelné parametry:
  • Counter
  • Deactivate the sensor element
  • Operation mode
  • Output circuit
  • Output logic
  • Switching point
  • Teach-in mode
  • Time filters
Další údaje:
  • Device status
  • Diagnostic data

Elektrické parametry

Doba odezvy:
  • 0.05 ms (Ultra High Speed Mode)
  • 0.125 ms (High Speed Mode)
  • 0.25 ms (Standard Mode)
  • 1 ms (High Resolution Mode)
  • 4 ms (Long Range Mode)
  • 16 ms (Ultra Long Range Mode)
Rozsah napájecího napětí +Vs: 8 - 30 VDC
Maximální spotřeba proudu (bez zátěže): 50 mA
Běžná spotřeba proudu: 30 mA
Pokles napětí Vd: <2 VDC
Výstupní funkce: Light / dark operate switchable
On | Off zpoždění: 0.1 - 9999 ms
Výstupní obvod: IO-Link / push-pull
Výstupní proud: 150 mA
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes

Mechanické parametry

Šířka | průměr: 10 mm
Výška | Délka: 27.8 mm
Hloubka: 82.3 mm
Konstrukce: Rectangular
Materiál pouzdra: Polycarbonate
Způsoby připojení: Flylead connector M8 4 pin, L=200 mm

Okolní podmínky

Pracovní teplota: 5 - +55 °C
Třída krytí: IP 50
