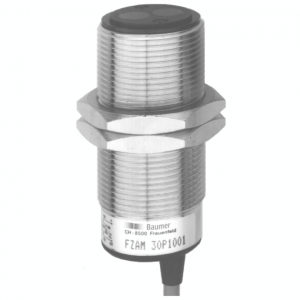

FZAM 30P5002 - Diffuse sensors with intensity difference - standard

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

FZAM 30P5002 - Diffuse sensors with intensity difference - standard

rozdíl intenzity
300 … 1500 mm
pulsní infračervená dioda
PNP
potenciometr, 15 otáček
Kabel 4 pinový, 2 m
65 °C
IP 65

Objednací číslo: 10215003
Výrobce: Baumer Electric AG

Dostupnost: 1 ks

Můžete mít ihned. Možnost osobního odběru v pracovní dny od 8:00 do 16:00 na adrese firmy po předchozí telefonické dohodě.

Zboží odesíláme okamžitě. Zboží, které závazně objednáte v pracovních dnech do 11:00 hodin, vám odešleme ještě tentýž den.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Intensity difference
Snímací vzdálenost:	300 - 1500 mm
Indikace znečištění:	Flashing light indicator
Světelný indikátor:	LED yellow
Nastavení citlivosti:	Potentiometer, 15 turn

Zdroj světla

Zdroj světla:	Pulsed infrared diode
Vlnová délka:	880 nm

Elektrické parametry

Doba odezvy:	< 2.5 ms
Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	60 mA
Běžná spotřeba proudu:	50 mA
Pokles napětí Vd:	<2.5 VDC
Výstupní funkce:	Light / dark operate
Výstupní obvod:	PNP
Výstupní proud:	100 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	30 mm
Výška \| Délka:	66 mm
Konstrukce:	Cylindrical threaded
Materiál pouzdra:	Brass nickel plated
Materiál krycího skla:	PC
Způsoby připojení:	Cable 4 pin, 2 m

Okolní podmínky

Třída krytí:	IP 65
Pracovní teplota:	0 - +65 °C

Nákresy

Výkresy

1125-FZAM_30_m_Linsenauf.png | stáhnout (png, 2025-07-11 19:42:52)

Diagram připojení

E-Zchn-0289-C.png | stáhnout (png, 2025-07-11 17:30:19)

Ke stažení

Datový list

Data sheet – FZAM 30P5002 | stáhnout | zobrazit (ZH, pdf, 2025-05-13 15:10:46)
Data sheet – FZAM 30P5002 | stáhnout | zobrazit (DE, pdf, 2024-05-28 14:21:46)
Data sheet – FZAM 30P5002 | stáhnout | zobrazit (EN, pdf, 2024-05-28 14:21:39)

Rychlý start

Quickstart – FZAM 30P5002 | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:26)

Certifikáty/ osvědčení

DoC / CoC - Fxxx_30 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:28:34)

CAD

FZAM 30P5002 / IGES | stáhnout (zip, 2025-04-28 17:20:04)
FZAM 30P5002 / STEP | stáhnout (zip, 2025-07-11 21:30:32)
FZAM 30P5002 / PARASOLIDS | stáhnout (zip, 2025-04-28 17:20:05)
ePlan macro - 10215003 | stáhnout (edz, 2023-09-20 09:49:14)

Příslušenství

Obsahuje:Periferie Montážní příslušenství Čočky a komponenty

Periferie

Další podobné produkty naleznete v kategorii: Periferie

Foto	Produkt (2)	Produktová skupina	Skladová dostupnost
	ZTEST-ALL.ANALOG - Test unit for sensors analog & digital Obj. číslo: 11084376	Periferie	na dotaz
	ZTEST-ALL.DIGITAL - Test unit for sensors digital Obj. číslo: 11084377	Periferie	na dotaz

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Produkt (12) / Popis	Produktová skupina	Skladová dostupnost
11200030 - Sensofix series 30 Obj. číslo: 11200030 Svěrky z nerezové oceli Kulové čepy z pozinkované oceli Montážní panel z nerezové oceli	Montážní příslušenství	na dotaz
Mounting base Obj. číslo: 11707702 Materiál: Plast (PA) Part of an assembly	Montážní příslušenství	1 ks
Mounting plate ø30 mm Obj. číslo: 11707700 Materiál: Ocel Part of an assembly	Montážní příslušenství	na dotaz
Mounting rod 200 mm Obj. číslo: 11707688 Materiál: Hliník Part of an assembly Dostupné různé délky	Montážní příslušenství	na dotaz
Mounting rod 250 mm Obj. číslo: 11707697 Materiál: Hliník Part of an assembly Dostupné různé délky	Montážní příslušenství	2 ks
Mounting rod 300 mm Obj. číslo: 11707687 Materiál: Hliník Part of an assembly Dostupné různé délky	Montážní příslušenství	3 ks
Mounting rod with mounting plate holder 200 mm Obj. číslo: 11707685 Materiál: Hliník Part of an assembly Dostupné různé délky	Montážní příslušenství	na dotaz
Mounting rod with mounting plate holder 250 mm Obj. číslo: 11707698 Materiál: Hliník Part of an assembly Dostupné různé délky	Montážní příslušenství	na dotaz
Mounting rod with mounting plate holder 300 mm Obj. číslo: 11707686 Materiál: Hliník Part of an assembly Dostupné různé délky	Montážní příslušenství	1 ks
Two-way connector Obj. číslo: 11707703 Materiál: Plast (PA) Part of an assembly	Montážní příslušenství	5 ks
ZADAP-M30.LONG - Mounting bracket long series 30 (L design) Obj. číslo: 11199999 Materiál: Nerezová ocel / AISI 1.4301	Montážní příslušenství	na dotaz
ZADAP-M30.STANDARD - Mounting bracket series 30 Obj. číslo: 11199998 Materiál: Pozinkovaná ocel	Montážní příslušenství	na dotaz

Čočky a komponenty

Další podobné produkty naleznete v kategorii: Objektivy | Příslušenství k objektivům

Foto	Produkt (3) / Popis	Skladová dostupnost
	10102801 - Cap nut glass cover for sensors series 30 Obj. číslo: 10102801 Materiál: Poniklovaná mosaz	na dotaz
	10103226 - Glass cover series 30 Obj. číslo: 10103226 Materiál: Sklo	1 ks
	10107408 - Doubling lens series 30 FZAM 30 Obj. číslo: 10107408 Materiál: Polykarbonát (PC), sklo Pro dvojnásobnou snímací vzdálenost FZAM 30	1 ks
