FVDK 10P66Y0/KS05 - Fiber optic sensors - FVDK 66 (standard version)

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

FVDK 10P66Y0/KS05 - Fiber optic sensors - FVDK 66 (standard version)

pulsní červená LED dioda
PNP
Teach-in
flylead connector M5 4-pin
-20 … 55 °C
IP 40

Objednací číslo: 11049577
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Zdroj světla:	Pulsed red LED
Světelný indikátor:	2 x 4-digit display
Výstupní indikátor:	LED yellow
Nastavení:	Teach-in
Vlnová délka:	645 nm
Potlačení vzájemného ovlivňování:	Yes

Elektrické parametry

Doba odezvy:	0.25 - 1 ms (adjustable)
Rozsah napájecího napětí +Vs:	10.8 - 26.4 VDC
Maximální spotřeba proudu (bez zátěže):	30 mA
Pokles napětí Vd:	<2.1 VDC
Výstupní funkce:	Light / dark operate switchable
On \| Off zpoždění:	1 - 5000 ms
Výstupní obvod:	PNP
Výstupní proud:	100 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	10 mm
Výška \| Délka:	33.8 mm
Hloubka:	70.2 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Polycarbonate/ABS
Způsoby připojení:	Flylead connector M5, L=200 mm

Okolní podmínky

Pracovní teplota:	-20 - +55 °C
Třída krytí:	IP 40

Nákresy

Výkresy

0849-FVDK_10P67Y0.png | stáhnout (png, 2025-07-11 19:29:08)

Diagram připojení

Zchn-3259.png | stáhnout (png, 2025-07-11 17:23:26)

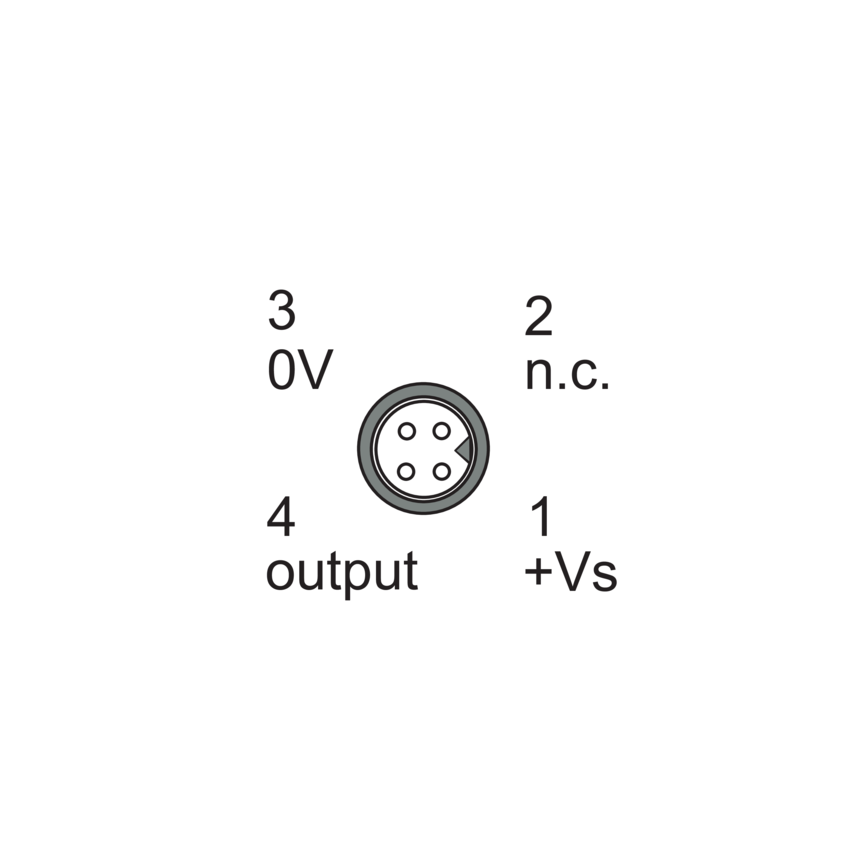

Rozměrový výkres konektoru

Zchn-4257.png | stáhnout (png, 2025-07-12 01:03:28)

Ke stažení

Datový list

Data sheet – FVDK 10P66Y0/KS05 | stáhnout | zobrazit (ZH, pdf, 2025-05-13 15:12:09)
Data sheet – FVDK 10P66Y0/KS05 | stáhnout | zobrazit (DE, pdf, 2025-05-13 15:12:07)
Data sheet – FVDK 10P66Y0/KS05 | stáhnout | zobrazit (EN, pdf, 2025-05-13 15:12:06)

Rychlý start

m_FVDK10P66Y0KS05.pdf | stáhnout | zobrazit (EN/DE/FR, pdf, 2025-05-07 15:50:19)

Certifikáty/ osvědčení

DoC / CoC - Fxxx_10 | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 11:28:33)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)

Příslušenství

Obsahuje:Montážní příslušenství Kabely s volným koncem

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Foto	Produkt (1) / Popis	Produktová skupina	Skladová dostupnost
	Mounting bracket for fiber optic sensors series 60, 66, 67, 80 - Mounting bracket for fiber optic sensors series 60, 66, 67, 80 Obj. číslo: 10159806 Materiál: Ocel Pro senzory řady 66 a řady 67 je nutné objednat samostatně	Montážní příslušenství	na dotaz

Kabely s volným koncem

Další podobné produkty naleznete v kategorii: Kabely a konektory

Foto	Produkt (6) / Popis	Délka kabelu	Skladová dostupnost
	ESG 05AP0200G - Connector M5, 4 pin, straight, 2 m, shielded Obj. číslo: 11049075 Spojovací kabel pro konektor typu M5 2 m Stíněný		na dotaz
	ESG 05SP0200 - Connector M5, 3 pin, straight, 2 m Obj. číslo: 10144020 Spojovací kabel pro konektor typu M5 2 m Nestíněný		> 15 ks
	ESG 05SP0500 - Connector M5, 3 pin, straight, 5 m Obj. číslo: 10144021 Spojovací kabel pro konektor typu M5 5 m Nestíněný		11 ks
	ESG 05SP1000 - Connector M5, 3 pin, straight, 10 m Obj. číslo: 10153907 Spojovací kabel pro konektor typu M5 10 m Nestíněný		na dotaz
	ESW 05SP0200 - Connector M5, 3 pin, angular, 2 m Obj. číslo: 10144022 Spojovací kabel pro konektor typu M5 2 m Nestíněný		6 ks
	ESW 05SP0500 - Connector M5, 3 pin, angular, 5 m Obj. číslo: 10144023 Spojovací kabel pro konektor typu M5 5 m Nestíněný		2 ks
