ZADM 023H351.0012 - Snímač hrany pro detekci transparentních objektů Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

ZADM 023H351.0012 - Edge sensors - transparent detection

measuring mode: edges, center, width
350 mm
500 mm
pulsed infrared diode
Teach-in
connector M12 8 pin, rotatable
55 °C
IP 67

Objednací číslo: 10158600
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Measuring mode: edges, center, width
Verze:	With filter for transparent objects
Šířka měřicího pole:	350 mm
Měřicí vzdálenost (k objektu):	500 mm
Nastavení:	Teach-in
Nejmenší velikost objektu:	4 mm
Rozlišení:	< 0.35 mm
Chyba linearity:	< 0.3 %

Zdroj světla

Zdroj světla:	Pulsed infrared diode
Vlnová délka:	880 nm

Elektrické parametry

Měřicí frekvence:	500 Hz
Rozsah napájecího napětí +Vs:	15 - 28 VDC
Maximální spotřeba proudu (bez zátěže):	150 mA
Výstupní signál:	4 ... 20 mA
Výstupní proud:	100 mA
Ochrana proti přepólování:	Yes, Vs to GND
Čas odezvy:	< 2 ms
spínací výstup:	NPN
Výstupní funkce:	Out 1 / Out 2

Komunikační rozhraní

Rozhraní:	Analog and RS485
Modulační rychlost (baud rate):	19200, adjustable

Mechanické parametry

Šířka \| průměr:	23 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Die-cast zinc
Materiál krycího skla:	Glass
Způsoby připojení:	Connector M12 8 pin, rotatable

Okolní podmínky

Třída krytí:	IP 67
Pracovní teplota:	0 - +55 °C

Nákresy

Výkresy

1086-ZADM_022.png | stáhnout (png, 2025-07-11 19:38:39)

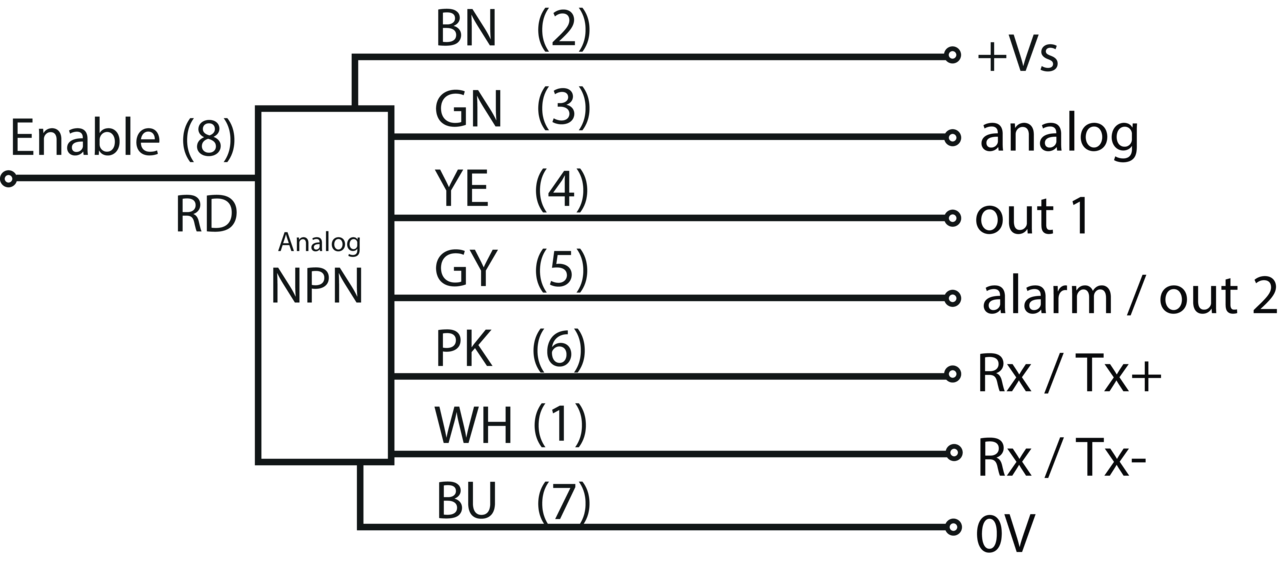

Diagram připojení
