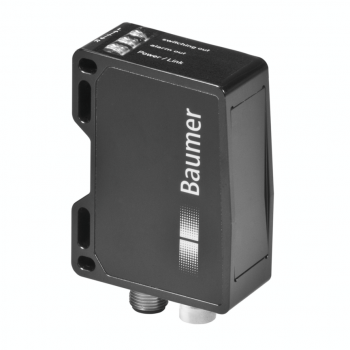

OXH7-Z0150.HI0720.EK - Height Tool

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

height
100 … 150 mm
pulsed red laser diode
Webserver, Ethernet TCP/IP
connector M12 8 pin & M12 4 pin
-10 … 50 °C
IP 67

Objednací číslo: 11185166
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Height
Verze:	PosCon OXH7
Šířka měřicího pole:	48 - 72 mm
Měřicí rozsah (vzdálenost):	100 - 150 mm
Měřicí frekvence:	570 Hz
Rozlišení:	2 - 4 µm
Chyba linearity:	± 30 - 90 µm
Teplotní drift:	± 0,04 % Sde/K
Indikace napájení:	LED green
Výstupní indikátor:	LED yellow / LED red
Indikace ethernetového připojení:	LED blue
Zdroj světla:	Pulsed red laser diode
Vlnová délka:	656 nm
Třída laseru:	1
Optický špičkový výkon max.:	3 mW
Nastavení:	Webserver, Ethernet TCP/IP

Elektrické parametry

Doba odezvy:	3.5 ms
Rozsah napájecího napětí +Vs:	15 - 28 VDC
Maximální spotřeba proudu (bez zátěže):	150 mA
spínací výstup:	Push-pull
Výstupní proud:	100 mA
Rozhraní:	Ethernet TCP/IP
Ochrana proti přepólování:	Yes, Vs to GND
Ochrana proti zkratu:	Yes
Protokol:	Modbus TCP, OPC UA
Webserver:	Yes

Mechanické parametry

Šířka \| průměr:	26 mm
Výška \| Délka:	74 mm
Hloubka:	55 mm
Konstrukce:	Rectangular, front view
Materiál pouzdra:	Aluminum
Materiál krycího skla:	Glass
Způsoby připojení:	Connector M12 8 pin & M12 4 pin
Hmotnost:	135 g

Okolní podmínky

Odolnost vůči okolnímu osvětlení:	< 35 kLux
Pracovní teplota:	-10 - +50 °C
Třída krytí:	IP 67
Skladovací teplota:	-20 - +60 °C
odolnost vůči vibracím:	IEC 60068-2-6:2008 1.5 mm p-p at f = 10 - 57 Hz, 10 cycles per axis 10 g at f = 58 - 2000 Hz, 10 cycles per axis
Odolnost vůči nárazu:	IEC 60068-2-27:2009 30 g / 11 ms, 6 jolts per axis and direction

Nákresy

Výkresy

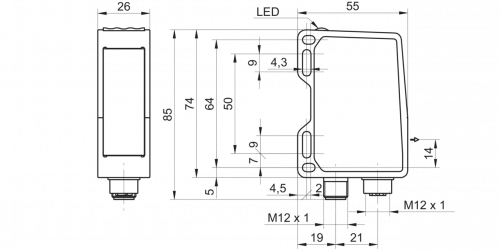

4227-OXH7-xxxxx.xxxxxx.EK.png | stáhnout (png, 2025-07-12 01:19:47)

Diagram připojení

E-Zchn-2820-7.png | stáhnout (png, 2025-07-12 01:19:36)

Přiřazení pinů

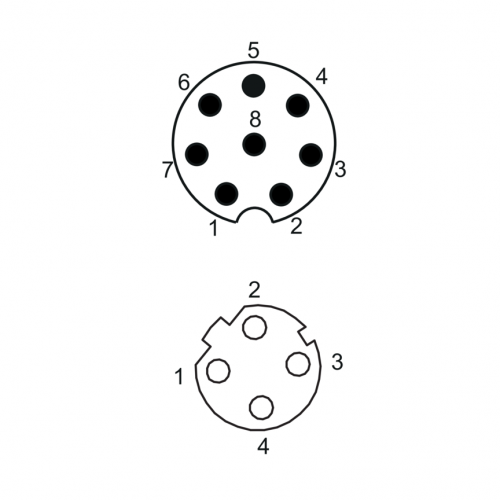

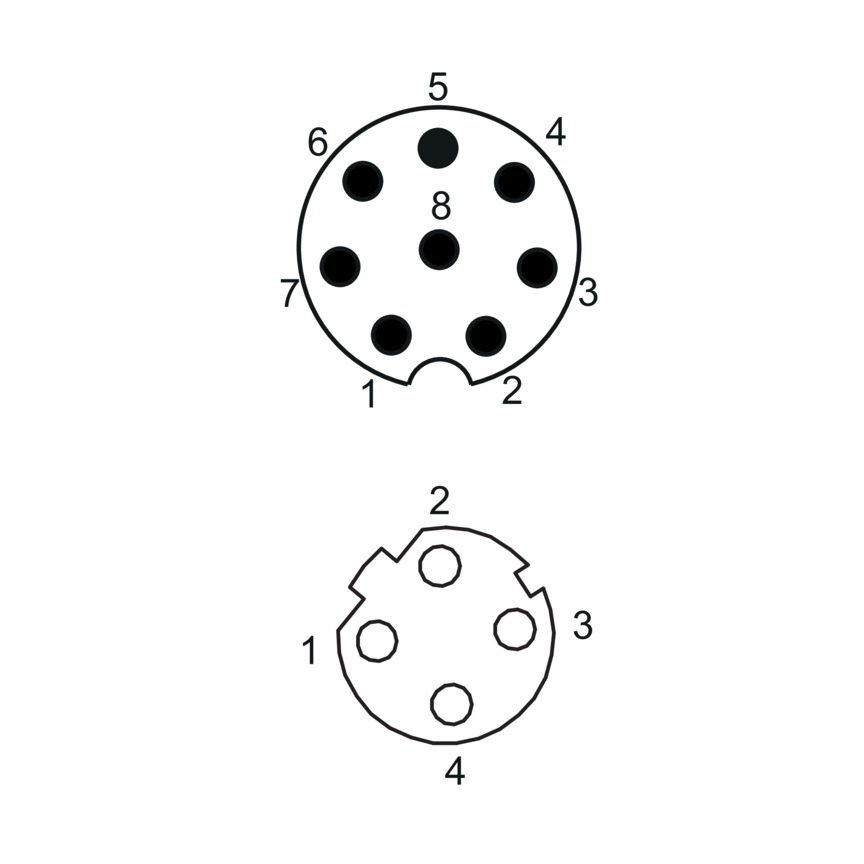

Zchn-6445.png | stáhnout (png, 2025-07-12 02:57:32)

Varování

Laserwarnung_1.png | stáhnout (png, 2025-07-11 20:18:31)

Ke stažení

Datový list

Data sheet – OXH7-Z0150.HI0720.EK | stáhnout | zobrazit (ZH, pdf, 2024-10-26 01:12:31)
Data sheet – OXH7-Z0150.HI0720.EK | stáhnout | zobrazit (DE, pdf, 2024-10-26 01:10:51)
Data sheet – OXH7-Z0150.HI0720.EK | stáhnout | zobrazit (EN, pdf, 2024-10-26 01:10:57)

Rychlý start

Quickstart – OXH7-Z0150.HI0720.EK | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:45)

Manuál

Operating instruction – PosCon OXH7 TCP IP | stáhnout | zobrazit (DE, pdf, 2025-04-11 12:00:33)
Operating instruction – PosCon OXH7 TCP IP | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:32)

CAD

OXH7-Z0150.HI0720.EK / IGES | stáhnout (zip, 2025-04-28 18:05:52)
OXH7-Z0150.HI0720.EK / STEP | stáhnout (zip, 2025-07-11 18:11:47)
OXH7-Z0150.HI0720.EK / PARASOLIDS | stáhnout (zip, 2025-04-28 18:05:53)
ePlan macro - 11185166 | stáhnout (edz, 2023-09-20 09:52:01)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a propojovací konektory

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Produkt (3) / Popis	Produktová skupina	Skladová dostupnost
11120705 - Mounting bracket X7 90° for PosCon and OM70, incl. accessories Obj. číslo: 11120705 Montáž pro PosCon a OM70 Montáž pod úhlem 90° Držák a montážní příslušenství	Montážní příslušenství	1 ks
11126836 - Mounting bracket X7 30° horizontal for PosCon and OM70, incl. accessories Obj. číslo: 11126836 Montáž pro PosCon a OM70 Montáž pod úhlem 30° horizontálně Držák a montážní příslušenství	Montážní příslušenství	na dotaz
11126837 - Mounting bracket X7 30° vertical for PosCon and OM70, incl. accessories Obj. číslo: 11126837 Montáž pro PosCon a OM70 Montáž pod úhlem 30° vertikálně Držák a montážní příslušenství	Montážní příslušenství	na dotaz

Konektory a propojovací konektory

Další podobné produkty naleznete v kategorii: Kabely a konektory

Foto	Produkt (1) / Popis	Délka kabelu	Skladová dostupnost
	ESG 34FH0200G - Connector M12, 8 pin, straight, 2 m, shielded Obj. číslo: 10127844 Connecting cable for Connector type M12 2 m Shielded Suitable for flexible cable carriers		6 ks
