OXE7.E25T-LB3E.SIMD.7AI - Edge Tools Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

measuring mode: edges, center, width, gap
150 … 250 mm
pulsed red laser diode
analog and RS 485
Touch Display, RS485
connector M12 8 pin
-20 … 50 °C
IP 67

Objednací číslo: 11111452
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Measuring mode: edges, center, width, gap
Verze:	PosCon OXE7
Šířka měřicího pole:	75 - 125 mm
Měřicí rozsah (vzdálenost):	150 - 250 mm
Měřicí frekvence:	125 - 500 Hz
Rozlišení:	30 - 50 µm
Opakovatelnost:	± 10 µm
Minimální detekovatelná šířka objektu:	1.5 mm
Minimální detekovatelná mezera:	2 mm
Minimální detekovatelná výška hrany:	2 mm
Chyba linearity:	± 80 - 120 µm
Teplotní drift:	< 0,05 % measured value/K
Indikace napájení:	LED green
Výstupní indikátor:	LED yellow / LED red
Zdroj světla:	Pulsed red laser diode
Vlnová délka:	656 nm
Třída laseru:	1
Optický špičkový výkon max.:	3 mW
Nastavení:	Touch Display, RS485

Elektrické parametry

Doba odezvy:	4 - 16 ms
Rozsah napájecího napětí +Vs:	15 - 28 VDC
Maximální spotřeba proudu (bez zátěže):	150 mA
Výstupní obvod:	Analog and RS 485
Výstupní signál:	4 ... 20 mA / 0 ... 10 VDC
spínací výstup:	Push-pull
Výstupní funkce:	Out 1 / Alarm
Výstupní proud:	100 mA
Modulační rychlost (baud rate):	115200, adjustable
Ochrana proti přepólování:	Yes, Vs to GND
Ochrana proti zkratu:	Yes

Mechanické parametry

Šířka \| průměr:	26 mm
Výška \| Délka:	74 mm
Hloubka:	55 mm
Konstrukce:	Rectangular, front view
Materiál pouzdra:	Aluminum
Materiál krycího skla:	Glass
Způsoby připojení:	Connector M12 8 pin
Hmotnost:	130 g

Okolní podmínky

Odolnost vůči okolnímu osvětlení:	< 25 kLux
Pracovní teplota:	-20 - +50 °C
Třída krytí:	IP 67
Skladovací teplota:	-25 - +75 °C
odolnost vůči vibracím:	IEC 60068-2-6:2008 1.5 mm p-p at f = 10 - 57 Hz, 10 cycles per axis 10 g at f = 58 - 2000 Hz, 10 cycles per axis
Odolnost vůči nárazu:	IEC 60068-2-27:2009 50 g / 11 ms resp. 100 g / 6 ms, 10 jolts per axis and direction 100 g / 2 ms, 5000 jolts per axis and direction

Nákresy

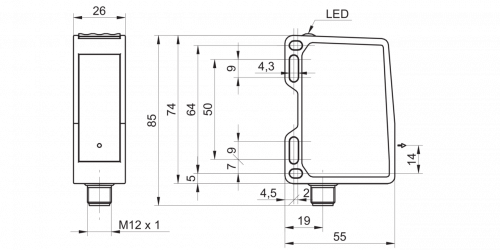

Výkresy

3169-Ox700.png | stáhnout (png, 2025-07-11 20:06:36)

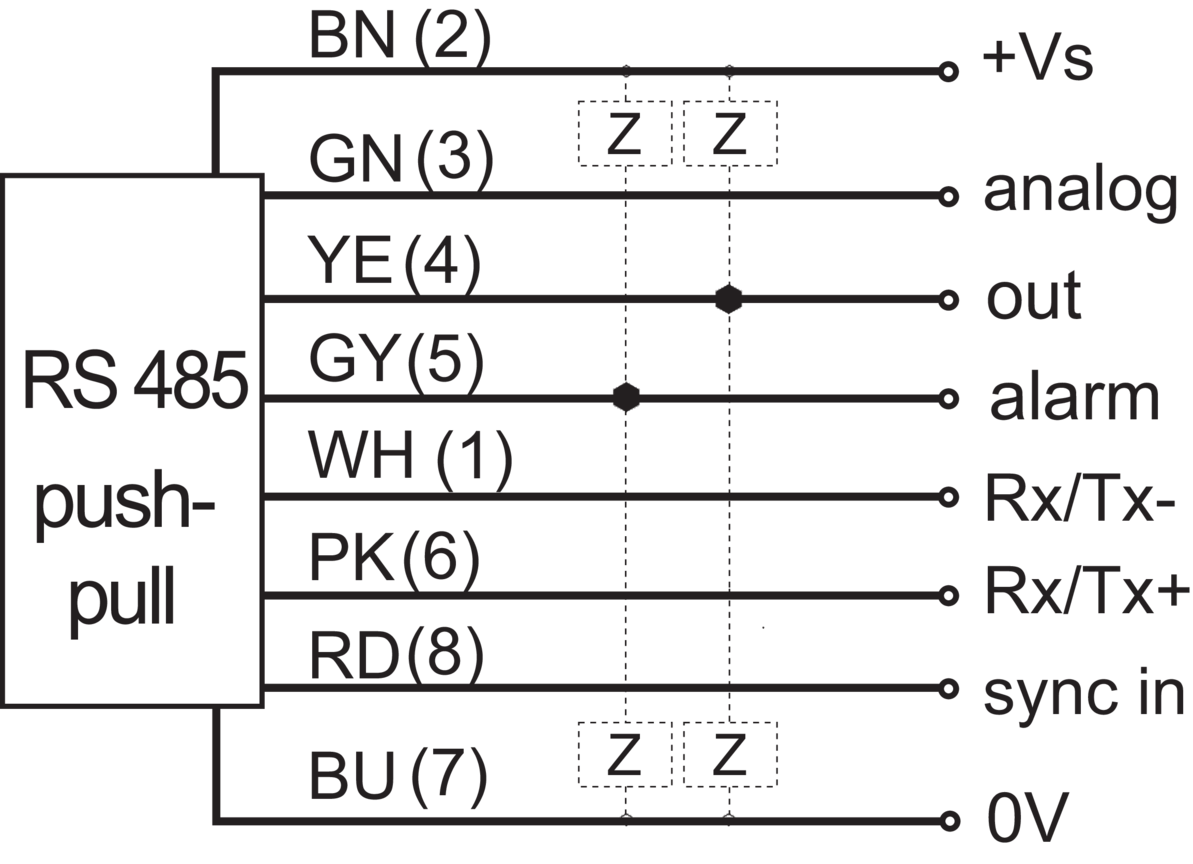

Diagram připojení

E-Zchn-2820-1.png | stáhnout (png, 2025-07-11 17:33:24)

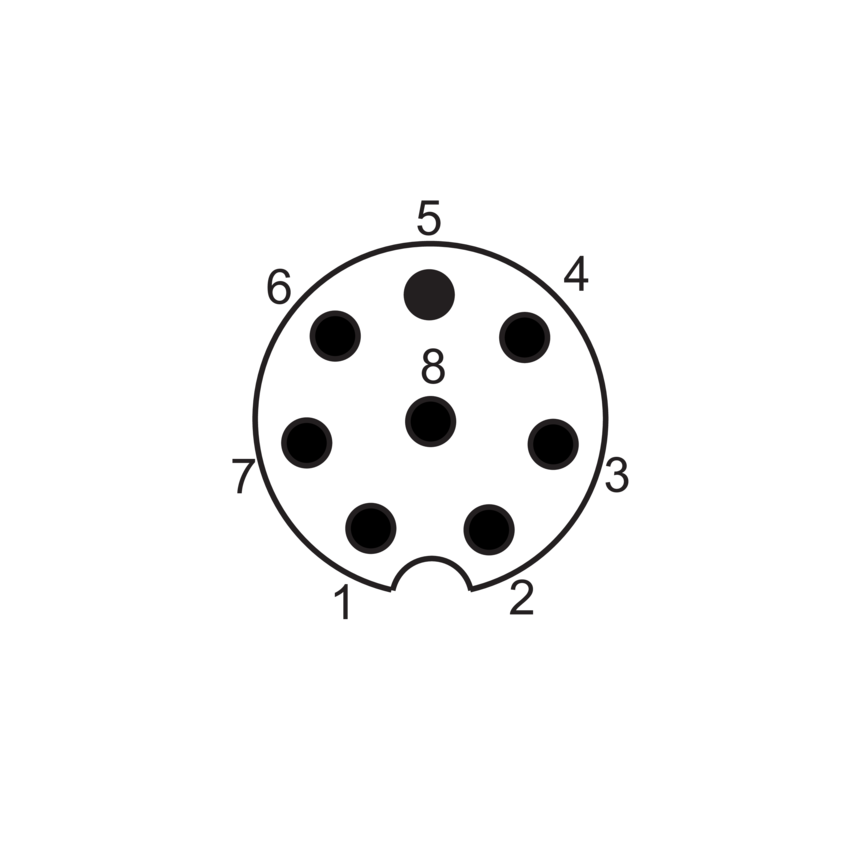

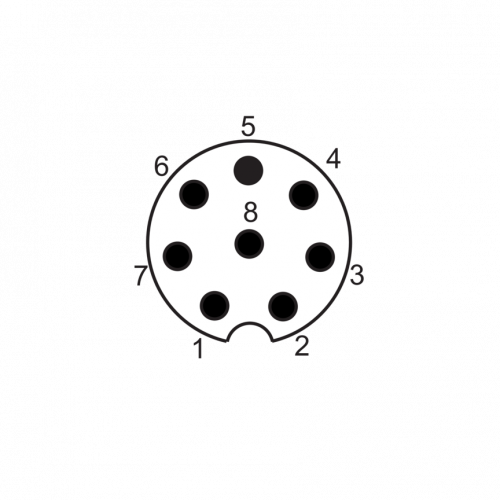

Přiřazení pinů

Zchn-5861-7-1.png | stáhnout (png, 2025-07-11 20:17:17)

Tvar vyzařovaného paprsku

E-Zchn-6059.png | stáhnout (png, 2025-07-11 17:49:31)

Varování

Laserwarnung_1.png | stáhnout (png, 2025-07-11 20:18:31)

Ke stažení

Datový list

Data sheet – OXE7.E25T-LB3E.SIMD.7AI | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:38:10)
Data sheet – OXE7.E25T-LB3E.SIMD.7AI | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:38:10)
Data sheet – OXE7.E25T-LB3E.SIMD.7AI | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:38:10)

Rychlý start

Quickstart – OXE7.E25T-LB3E.SIMD.7AI | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:45)

Manuál

Operating instruction – PosCon OXE7 | stáhnout | zobrazit (DE, pdf, 2025-04-11 12:00:33)
Operating instruction – PosCon OXE7 | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:32)
Operating instruction – PosCon OXE7 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 12:17:01)
Operating instruction – PosCon OXE7 RS485 | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:32)

Certifikáty/ osvědčení

DoC / CoC - OXx7 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:38:49)

CAD

OXE7.E25T-LB3E.SIMD.7AI / IGES | stáhnout (zip, 2025-04-28 18:05:50)
OXE7.E25T-LB3E.SIMD.7AI / STEP | stáhnout (zip, 2025-07-11 18:11:46)
OXE7.E25T-LB3E.SIMD.7AI / PARASOLIDS | stáhnout (zip, 2025-04-28 18:05:51)
ePlan macro - 11111452 | stáhnout (edz, 2023-09-20 09:52:15)

Příslušenství

Obsahuje:Periferie Montážní příslušenství Konektory a propojovací konektory

Periferie

Další podobné produkty naleznete v kategorii: Periferie

Foto	Produkt (2) / Popis	Produktová skupina	Skladová dostupnost
	ZPOWS-ALL.24V - Test unit for sensors Obj. číslo: 11087165 Input 90-260 VAC Output 24 V/0,75 A Interchangeable plug-Type A, C, G and I	Periferie	na dotaz
	ZTEST-ALL.ANALOG - Test unit for sensors analog & digital Obj. číslo: 11084376 Output via display (V or mA) or LED (PNP/NPN) Teach-in of sensors with integrated Teach- button Connection for plug in power supply (available as accessory)	Periferie	na dotaz

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Produkt (3) / Popis	Produktová skupina	Skladová dostupnost
Mounting bracket X7 30° horizontal - Mounting bracket X7 30° horizontal for PosCon and OM70, incl. accessories Obj. číslo: 11126836 Fitting for PosCon and OM70 Mounting at an angle of 30° horizontal Bracket and mounting hardware	Montážní příslušenství	na dotaz
Mounting bracket X7 30° vertical - Mounting bracket X7 30° vertical for PosCon and OM70, incl. accessories Obj. číslo: 11126837 Fitting for PosCon and OM70 Mounting at an angle of 30° vertical Bracket and mounting hardware	Montážní příslušenství	na dotaz
Mounting bracket X7 90° - Mounting bracket X7 90° for PosCon and OM70, incl. accessories Obj. číslo: 11120705 Fitting for PosCon and OM70 Mounting at an angle of 90° Bracket and mounting hardware	Montážní příslušenství	1 ks

Konektory a propojovací konektory

Další podobné produkty naleznete v kategorii: Kabely a konektory

Foto	Produkt (1) / Popis	Délka kabelu	Skladová dostupnost
	ESG 34FH0200G - Connector M12, 8 pin, straight, 2 m, shielded Obj. číslo: 10127844 Connecting cable for Connector type M12 2 m Shielded Suitable for flexible cable carriers		3 ks
