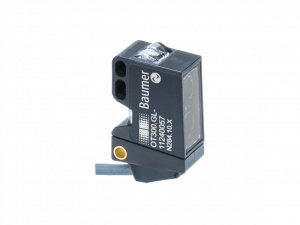

OT300.DL-UBZZB.72CU

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Distance measurement via analog output
Reliable also on very dark and shiny objects
Manipulation-proof, simple teach-in via qTeach or line teach
Longest distances thanks to time of flight principle
Compact, miniaturized housing

Objednací číslo: 11240056
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Distance measuring
Verze:	Time of Flight
Měřicí vzdálenost Sd:	100 - 1800 mm
Měřicí rozsah:	1700 mm
Ohnisková vzdálenost:	700 mm
Nastavení:	qTeach / external
Indikace napájení:	LED green
Výstupní indikátor:	LED yellow
Opakovatelnost:	≤ 1400 - 5500 µm
Chyba linearity:	± 10 mm
Typ paprsku:	Point
Potlačení vzájemného ovlivňování:	Yes
Odklon od osy:	< 2°
Teplotní drift:	± 15 mm

Zdroj světla

Zdroj světla:	Pulsed red laser diode
Vlnová délka:	680 nm
Třída laseru:	1

Elektrické parametry

Doba odezvy:	< 8 ms
Rozsah napájecího napětí +Vs:	12 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	60 mA
Výstupní obvod:	Analog 0 ... 10 VDC
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes, Vs to GND

Mechanické parametry

Šířka \| průměr:	12.9 mm
Výška \| Délka:	32.3 mm
Hloubka:	23 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Plastic (ASA, PMMA)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable 4 pin, 2 m

Okolní podmínky

Třída krytí:	IP 67
Pracovní teplota:	-20 - +50 °C
Skladovací teplota:	-40 - +70 °C
odolnost vůči vibracím:	IEC 60068-2-6:2008 10 g at f = 10 - 2000 Hz, duration 150 min per axis
Odolnost vůči nárazu:	IEC 60068-2-27:2009 50 g / 11 ms, 10 impulses per axis and direction

Nákresy

Výkresy

3324-O300_x_Kabel.png | stáhnout (png, 2025-07-11 19:59:24)

Diagram připojení

Zchn-6100-AT.png | stáhnout (png, 2025-07-12 03:46:51)

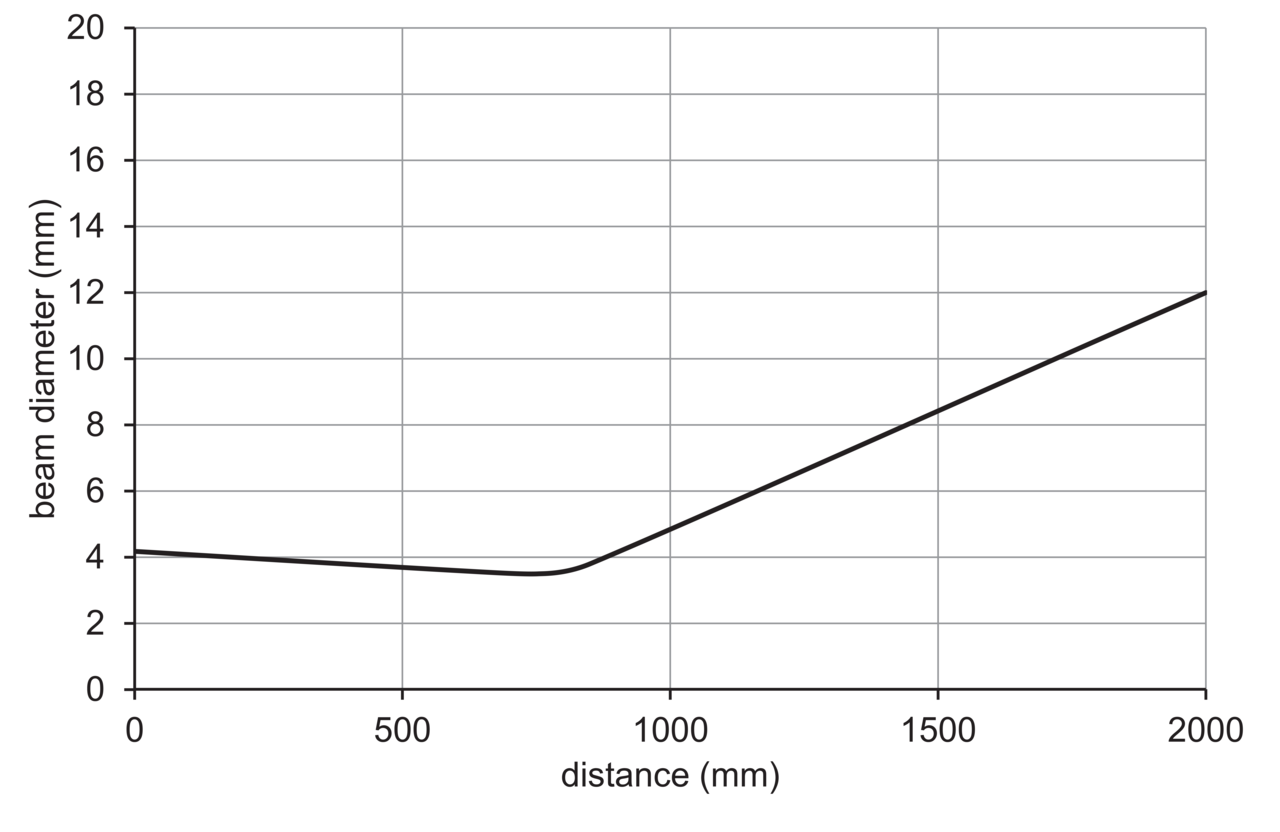

charakteristika paprsku (obvykle)

C_E_OT300_Strahlverlauf.png | stáhnout (png, 2025-07-12 05:08:08)

Varování

Laserwarnung_1.png | stáhnout (png, 2025-07-11 20:18:31)

Diagramy

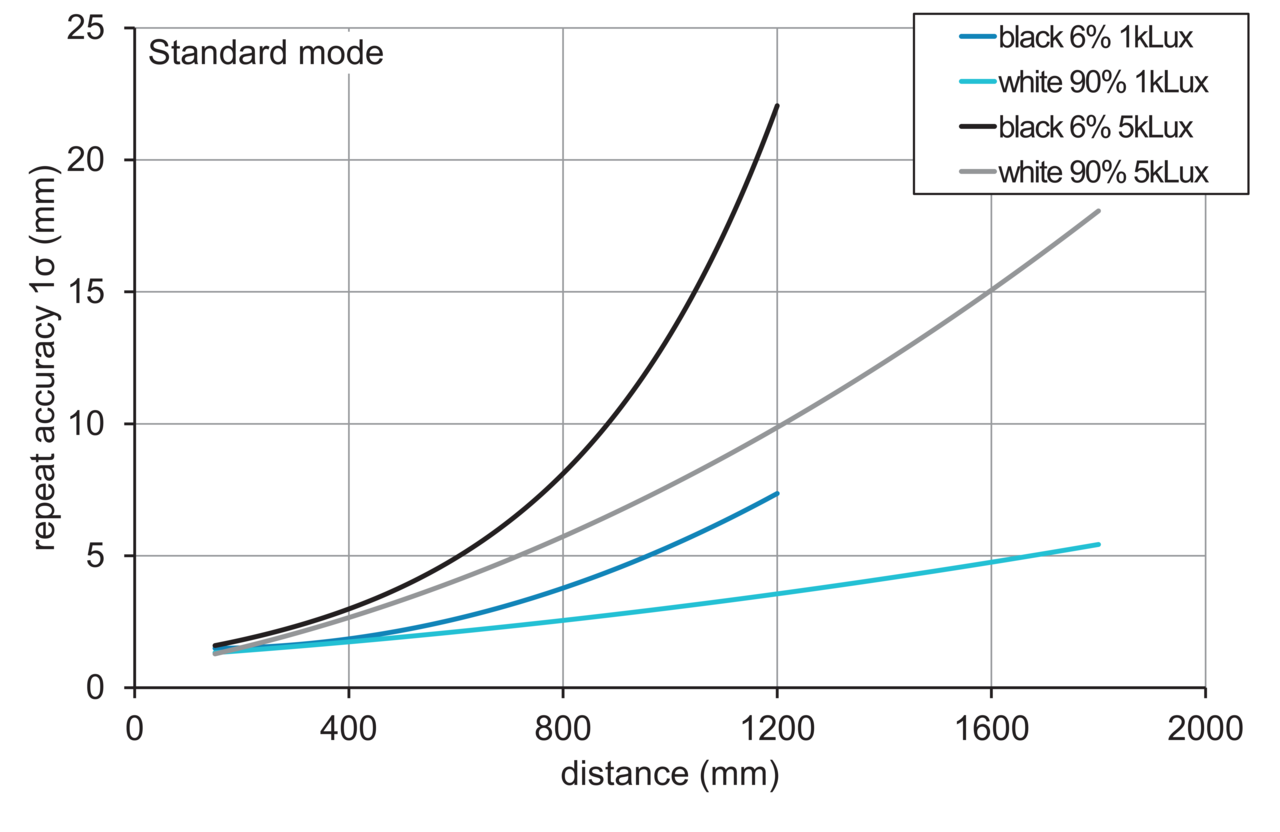

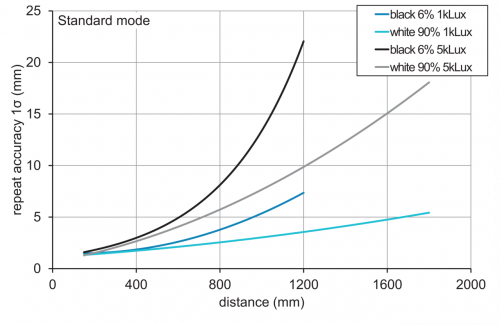

Přesnost opakování

E_OT300_Wiederholgenauigkeit_Standard.png | stáhnout (png, 2025-07-12 05:08:19)

Ke stažení

Datový list

Data sheet – OT300.DL-UBZZB.72CU | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:38:05)
Data sheet – OT300.DL-UBZZB.72CU | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:38:05)
Data sheet – OT300.DL-UBZZB.72CU | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:38:05)

Rychlý start

Quickstart - OT300 | stáhnout | zobrazit (EN/DE/FR, pdf, 2025-04-11 11:22:39)

Certifikáty/ osvědčení

OT300 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:38:04)

CAD

ePlan macro - 11240056 | stáhnout (edz, 2023-09-20 09:54:42)
