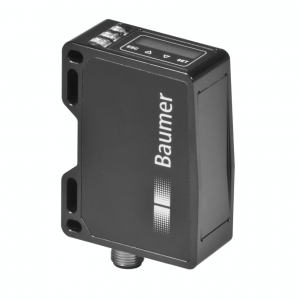

OM70-X0500.HI0660.VI - Distance sensors - multi-spot

OM70-X0500.HI0660.VI - Distance sensors - multi-spot
  • 100 … 500 mm
  • pulsed red laser diode
  • analog and RS 485
  • Touch Display, RS485
  • connector M12 8 pin
  • -10 … 50 °C
  • IP 67
Objednací číslo: 11112069
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
Ing. Jaroslav Dančák - QR Kontakt
+420 733 533 400
jaroslav.dancak@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Typ: Distance measuring
Verze: OM70 multi-spot
Měřicí vzdálenost Sd: 100 - 500 mm
Šířka měřicího pole: 13 - 66 mm
Nastavení: Touch Display, RS485
Indikace napájení: LED green
Rozlišení: 4 - 25 µm
Opakovatelnost: 4 - 20 µm 1) 2) 4) 5)
Chyba linearity: ± 100 µm 1) 2) 4) 6)
Typ paprsku: Multi-spot
Teplotní drift: ± 0,04 % Sde/K 1) 2) 4)

Zdroj světla

Zdroj světla: Pulsed red laser diode
Vlnová délka: 660 nm
Třída laseru: 2

Elektrické parametry

Doba odezvy: 1.3 ms 2) 3)
Měřicí frekvence: 1540 Hz 2) 3)
Rozsah napájecího napětí +Vs: 15 - 28 VDC
Maximální spotřeba proudu (bez zátěže): 120 mA
Výstupní obvod: Analog and RS 485
Výstupní signál: 4 ... 20 mA / 0 ... 10 VDC
Výstupní proud: 100 mA
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes, Vs to GND

Komunikační rozhraní

Rozhraní: RS485
Modulační rychlost (baud rate): 115200, adjustable

Mechanické parametry

Šířka | průměr: 26 mm
Výška | Délka: 74 mm
Hloubka: 55 mm
Konstrukce: Rectangular, front view
Materiál pouzdra: Aluminum
Materiál krycího skla: Glass
Způsoby připojení: Connector M12 8 pin

Okolní podmínky

Odolnost vůči okolnímu osvětlení: < 35 kLux
Třída krytí: IP 67
Pracovní teplota: -10 - +50 °C
Skladovací teplota: -25 - +75 °C
odolnost vůči vibracím:
  • IEC 60068-2-6:2008
  • 1.5 mm p-p at f = 10 - 57 Hz, 10 cycles per axis
  • 10 g at f = 58 - 2000 Hz, 10 cycles per axis
Odolnost vůči nárazu:
  • IEC 60068-2-27:2009
  • 50 g / 11 ms resp. 100 g / 6 ms, 10 jolts per axis and direction
  • 100 g / 2 ms, 5000 jolts per axis and direction
