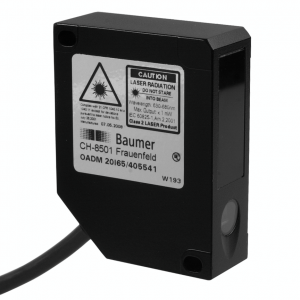

OADM 20I6593 - Optický snímač pro měření vzdálenosti s vysokou odolností vůči vibracím Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

OADM 20I6593 - Distance sensors - high vibration resistance

200 … 1000 mm
pulsed red laser diode
Teach-in: button / external
cable 8 pin, 2 m
-20 … 60 °C
IP 67

Objednací číslo: 11012177
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Měřicí vzdálenost Sd:	200 - 1000 mm
Nastavení:	Teach-in: button / external
Teach-in rozsah - min.:	> 20 mm
Indikace napájení:	LED green
Indikátor znečištění optiky:	LED red
Rozlišení:	120 - 3000 µm
Chyba linearity:	± 0.36 - 9 mm
Typ paprsku:	Line
Šířka paprsku:	3 - 1 mm
Výška paprsku:	8 - 25 mm
Teplotní drift:	< 0,04 % Sde/K

Zdroj světla

Zdroj světla:	Pulsed red laser diode
Vlnová délka:	650 nm
Třída laseru:	2

Elektrické parametry

Doba odezvy:	< 3.5 ms
Rozsah napájecího napětí +Vs:	12 - 28 VDC
Maximální spotřeba proudu (bez zátěže):	100 mA
Výstupní signál:	4 ... 20 mA / 0 ... 10 VDC
Odpor zátěže (analog I):	< (+Vs - 6 V) / 0,02 A
Odpor zátěže (analog U):	> 100 kOhm
Výstupní proud:	100 mA
Alarmový výstup:	PNP
Ochrana proti přepólování:	Yes, Vs to GND

Mechanické parametry

Šířka \| průměr:	20.6 mm
Výška \| Délka:	65 mm
Hloubka:	50 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Die-cast zinc
Materiál krycího skla:	Glass
Způsoby připojení:	Cable 8 pin, 2 m

Okolní podmínky

Odolnost vůči okolnímu osvětlení:	< 60 kLux
Třída krytí:	IP 67
Pracovní teplota:	-20 - +60 °C
odolnost vůči vibracím:	IEC 60068-2-6:2008 30 g at f = 10 - 2000 Hz, cycles per axis
Odolnost vůči nárazu:	IEC 60068-2-29:2009 75 g / 6 ms, 4000 jolts per axis and direction

Nákresy

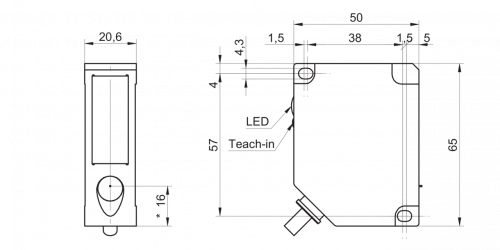

Výkresy

1946-OADM20_Kabel.png | stáhnout (png, 2025-07-11 19:50:07)

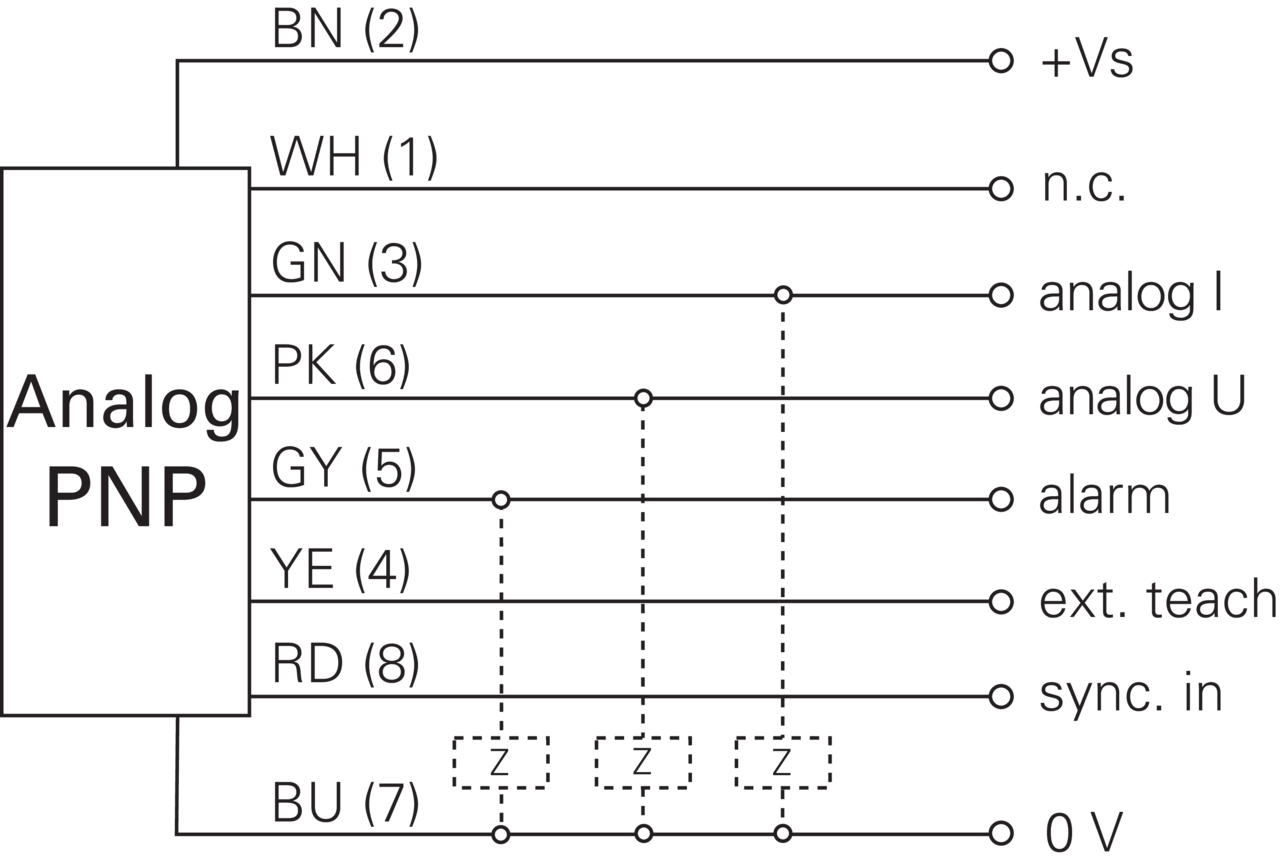

Diagram připojení

Zchn-3394.png | stáhnout (png, 2025-07-11 17:24:18)

Tvar vyzařovaného paprsku

Zchn-3478.jpg | stáhnout (jpg, 2025-07-11 17:49:36)

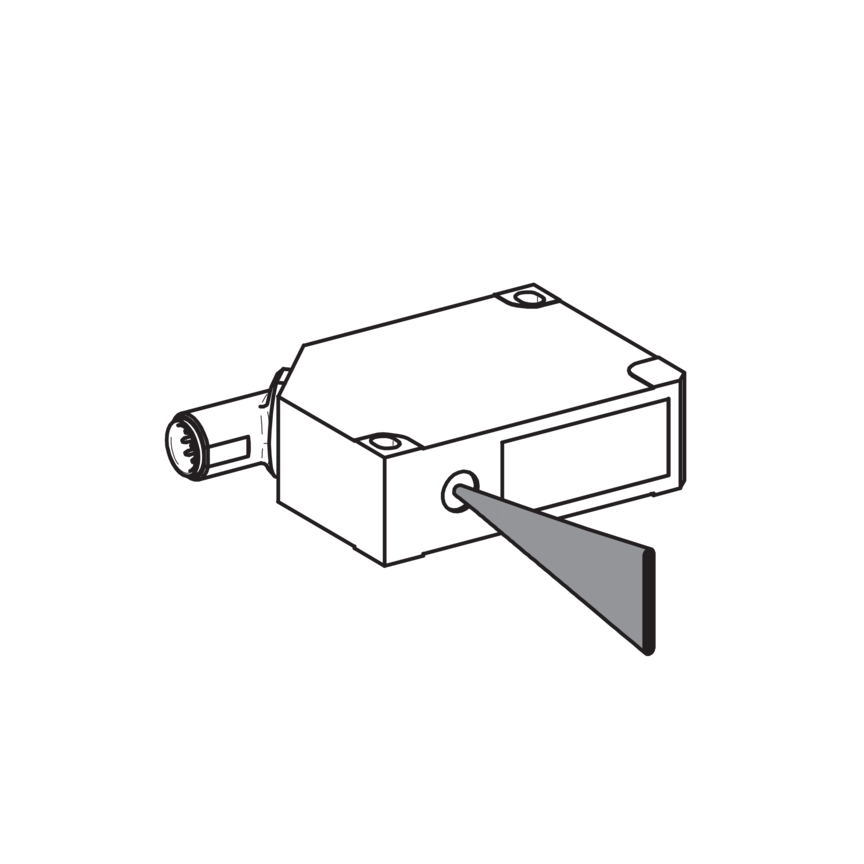

charakteristika paprsku (obvykle)

1267-OADM_20_Laserstrahl.png | stáhnout (png, 2025-07-11 18:28:37)

Varování

Laserwarnung_2.png | stáhnout (png, 2025-07-11 20:18:47)

Diagramy

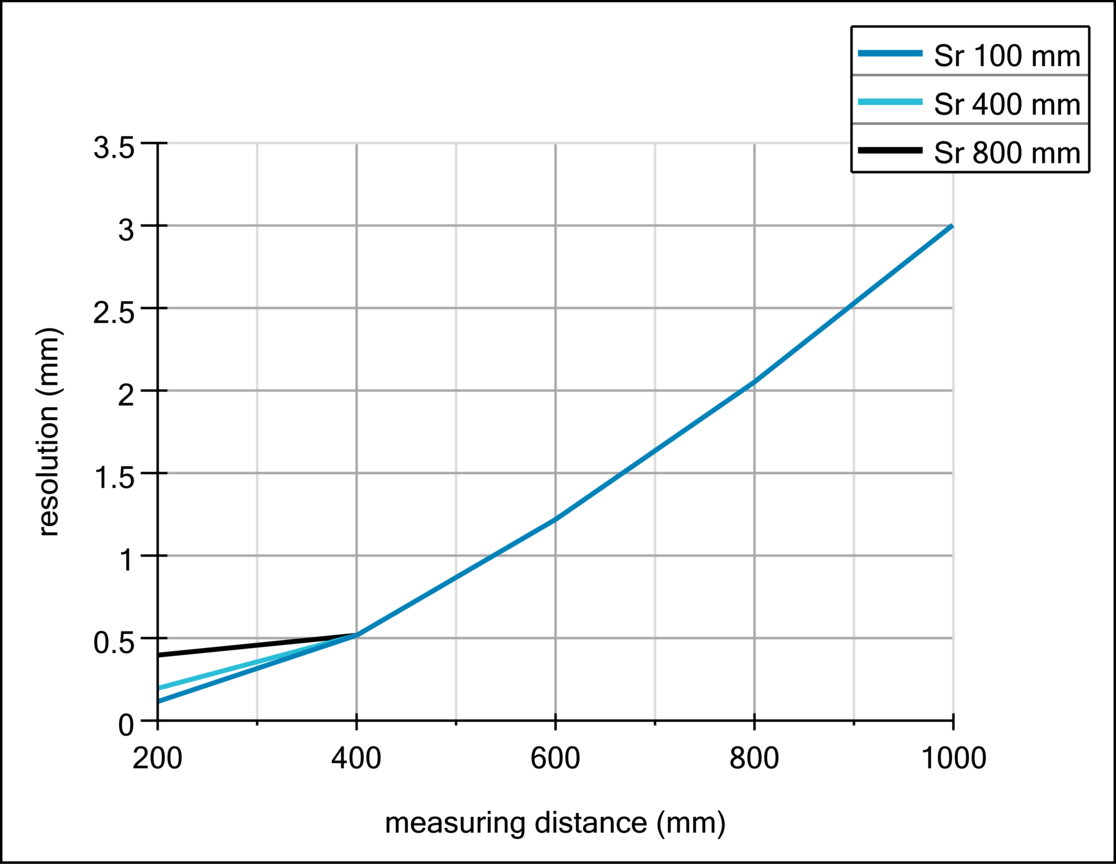

Rozlišení

C_2486_E_OADM 20I6593_A.svg.png | stáhnout (png, 2025-07-11 18:58:19)

Ke stažení

Datový list

Data sheet – OADM 20I6593 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:37:23)
Data sheet – OADM 20I6593 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:37:23)
Data sheet – OADM 20I6593 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:37:23)

Rychlý start

Quickstart – OADM 20I6593 | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:38)

Certifikáty/ osvědčení

DoC / CoC - Oxxx_20 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:38:49)

CAD

OADM 20I6593 / STEP | stáhnout (zip, 2026-03-03 22:51:41)
ePlan macro - 11012177 | stáhnout (edz, 2023-09-20 09:48:20)

Příslušenství

Obsahuje:Periferie Montážní příslušenství Čočky a komponenty

Periferie

Další podobné produkty naleznete v kategorii: Periferie

Foto	Produkt (1) / Popis	Produktová skupina	Skladová dostupnost
	ZTEST-ALL.ANALOG - Test unit for sensors analog & digital Obj. číslo: 11084376 Output via display (V or mA) or LED (PNP/NPN) Teach-in of sensors with integrated Teach- button Connection for plug in power supply (available as accessory)	Periferie	na dotaz

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Foto	Produkt (1) / Popis	Produktová skupina	Skladová dostupnost
	Mounting bracket OxDM 20 - Mounting bracket OxDM 20 Obj. číslo: 11010227 Material: Steel	Montážní příslušenství	1 ks
