OADM 20I6472/S14F - Optický snímač pro měření vzdálenosti Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

50 … 300 mm
pulsní červená laserová dioda
analogový
Teach-in: tlačítko / externí
Konektor M12 (8pinový) otočný (M-F)
50 °C
IP 67

Objednací číslo: 10144600
Výrobce: Baumer Electric AG

Dostupnost: 1 ks

Můžete mít ihned. Možnost osobního odběru v pracovní dny od 8:00 do 16:00 na adrese firmy po předchozí telefonické dohodě.

Zboží odesíláme okamžitě. Zboží, které závazně objednáte v pracovních dnech do 11:00 hodin, vám odešleme ještě tentýž den.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Měřicí vzdálenost Sd:	50 - 300 mm
Rozměr paprsku:	2 mm
Nastavení:	Teach-in: button / external
Teach-in rozsah - min.:	> 5 mm
Indikace napájení:	LED green
Indikátor znečištění optiky:	LED red
Rozlišení:	10 - 330 µm
Chyba linearity:	± 0.03 - 1 mm
Typ paprsku:	Point
Teplotní drift:	< 0,03 % Sde/K

Zdroj světla

Zdroj světla:	Pulsed red laser diode
Vlnová délka:	650 nm
Třída laseru:	2

Elektrické parametry

Doba odezvy:	< 0.9 ms
Rozsah napájecího napětí +Vs:	12 - 28 VDC
Maximální spotřeba proudu (bez zátěže):	100 mA
Výstupní obvod:	Analog
Výstupní signál:	4 ... 20 mA / 0 ... 10 VDC
Odpor zátěže (analog I):	< (+Vs - 6 V) / 0,02 A
Odpor zátěže (analog U):	> 100 kOhm
Výstupní proud:	100 mA
Alarmový výstup:	PNP
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes, Vs to GND

Mechanické parametry

Šířka \| průměr:	20.6 mm
Výška \| Délka:	65 mm
Hloubka:	50 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Die-cast zinc
Materiál krycího skla:	Glass
Způsoby připojení:	Connector M12 8 pin, rotatable

Okolní podmínky

Odolnost vůči okolnímu osvětlení:	< 8 kLux
Třída krytí:	IP 67
Pracovní teplota:	0 - +50 °C

Nákresy

Výkresy

1079-OADM20_Stecker_Teach.png | stáhnout (png, 2025-07-11 19:37:57)

Diagram připojení

Zchn-3394.png | stáhnout (png, 2025-07-11 17:24:18)

Varování

Laserwarnung_2.png | stáhnout (png, 2025-07-11 20:18:47)

Diagramy

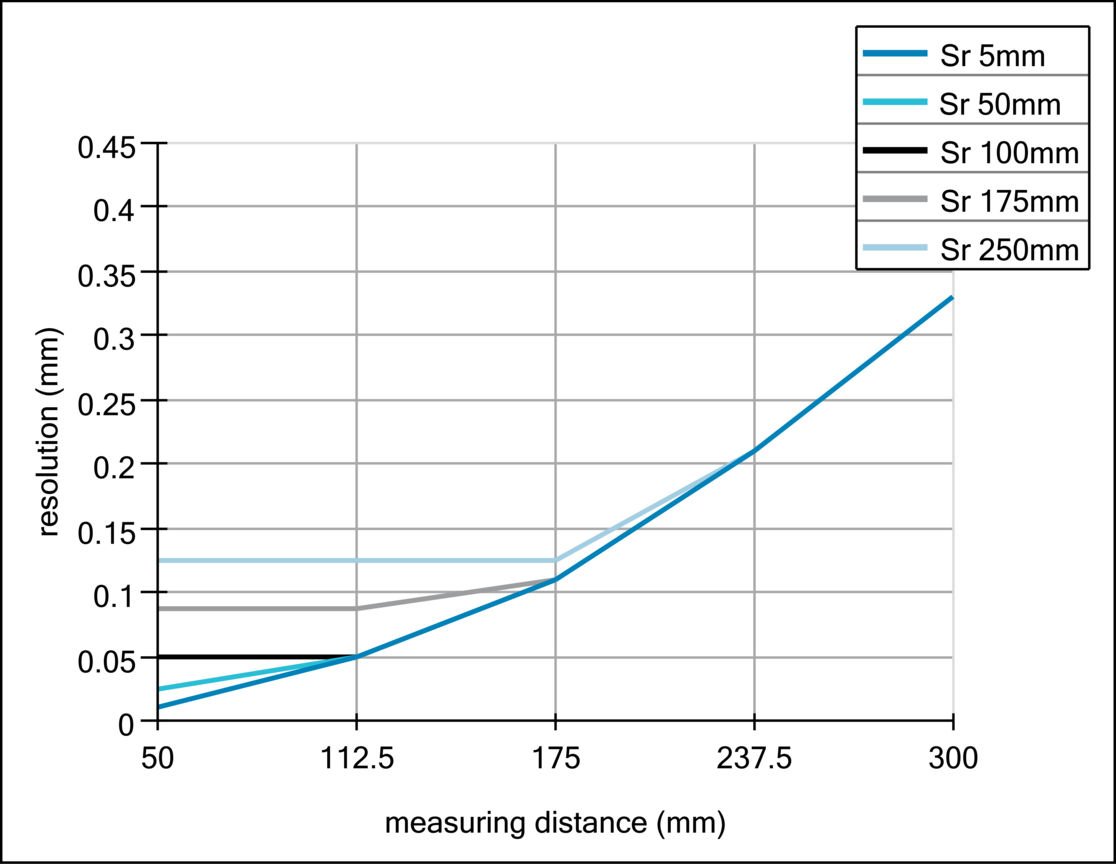

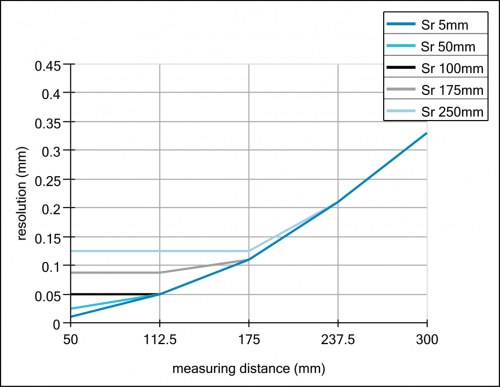

Rozlišení

C_1304_E_OADM 20I6x72_S14F_A.svg.png | stáhnout (png, 2025-07-11 18:30:09)

Ke stažení

Datový list

Data sheet – OADM 20I6472/S14F | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:37:22)
Data sheet – OADM 20I6472/S14F | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:37:22)
Data sheet – OADM 20I6472/S14F | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:37:22)

Rychlý start

Quickstart – OADM 20I6472/S14F | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:38)

Certifikáty/ osvědčení

DoC / CoC - Oxxx_20 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:38:49)

CAD

OADM 20I6472/S14F / STEP | stáhnout (zip, 2026-03-03 22:51:41)
ePlan macro - 10144600 | stáhnout (edz, 2023-09-20 09:50:17)
