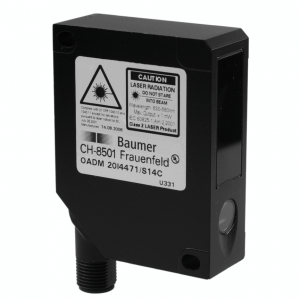

OADM 20I5560/S14C - Distance sensors

OADM 20I5560/S14C - Distance sensors
  • 30 … 130 mm
  • pulsed red laser diode
  • analog
  • no
  • connector M12 5 pin, rotatable
  • 50 °C
  • IP 67
Objednací číslo: 11164059
Výrobce: Baumer Electric AG
Dostupnost: 1 ks (zobrazit skladovou dostupnost)

Můžete mít ihned. Možnost osobního odběru v pracovní dny od 8:00 do 16:00 na adrese firmy po předchozí telefonické dohodě.
Zboží odesíláme okamžitě. Zboží, které závazně objednáte v pracovních dnech do 11:00 hodin, vám odešleme ještě tentýž den.
+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
Ing. Jaroslav Dančák - QR Kontakt
+420 733 533 400
jaroslav.dancak@ajptech.cz
Parametry
Nákresy
Diagramy
Ke stažení
Příslušenství
Podpora
Skladová dostupnost
Podobné produkty

Parametry

Základní parametry

Měřicí vzdálenost Sd: 30 - 130 mm
Nastavení: No
Indikace napájení: LED green
Indikátor znečištění optiky: LED red
Rozlišení: 50 - 70 µm
Chyba linearity: ± 0.15 - 0.22 mm
Typ paprsku: Line
Šířka paprsku: 2 - 1 mm
Výška paprsku: 3 - 5 mm
Teplotní drift: < 0,03 % Sde/K

Zdroj světla

Zdroj světla: Pulsed red laser diode
Vlnová délka: 650 nm

Elektrické parametry

Doba odezvy: < 10 ms
Rozsah napájecího napětí +Vs: 12 - 28 VDC
Maximální spotřeba proudu (bez zátěže): 100 mA
Výstupní obvod: Analog
Výstupní signál: 4 ... 20 mA
Odpor zátěže (analog I): < (+Vs - 6 V) / 0,02 A
Alarmový výstup: PNP
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes, Vs to GND

Mechanické parametry

Šířka | průměr: 20.6 mm
Výška | Délka: 65 mm
Hloubka: 50 mm
Konstrukce: Rectangular
Materiál pouzdra: Die-cast zinc
Materiál krycího skla: Glass
Způsoby připojení: Connector M12 5 pin, rotatable

Okolní podmínky

Třída krytí: IP 67
Pracovní teplota: 0 - +50 °C
