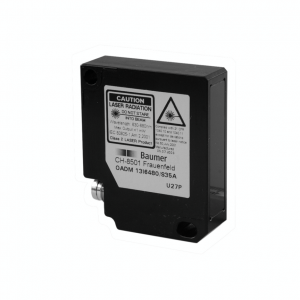

OADM 13U7580/S35A - Distance sensors - miniature

OADM 13U7580/S35A - Distance sensors - miniature
  • 50 … 550 mm
  • pulsed red laser diode
  • analog
  • Teach-in: button / external
  • connector M8 4 pin
  • 50 °C
  • IP 67
Objednací číslo: 11017096
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
Ing. Jaroslav Dančák - QR Kontakt
+420 733 533 400
jaroslav.dancak@ajptech.cz
Parametry
Nákresy
Diagramy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Měřicí vzdálenost Sd: 50 - 550 mm
Nastavení: Teach-in: button / external
Teach-in rozsah - min.: > 10 mm
Indikace napájení: LED green
Indikátor znečištění optiky: LED red
Rozlišení: 10 - 1150 µm
Chyba linearity: ± 0.08 - 3.5 mm
Typ paprsku: Line
Šířka paprsku: 2 - 1 mm
Výška paprsku: 4 - 11 mm
Potlačení rušení: < 30 ms
Teplotní drift: < 0,07 % Sde/K

Zdroj světla

Zdroj světla: Pulsed red laser diode
Vlnová délka: 650 nm
Třída laseru: 2

Elektrické parametry

Doba odezvy: < 2 ms
Rozsah napájecího napětí +Vs: 12 - 28 VDC
Maximální spotřeba proudu (bez zátěže): 80 mA
Výstupní obvod: Analog
Výstupní signál: 0 ... 10 VDC
Odpor zátěže: > 100 kOhm
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes, Vs to GND

Mechanické parametry

Šířka | průměr: 13.4 mm
Výška | Délka: 48.2 mm
Hloubka: 40 mm
Konstrukce: Rectangular
Materiál pouzdra: Aluminum
Materiál krycího skla: Glass
Způsoby připojení: Connector M8 4 pin

Okolní podmínky

Odolnost vůči okolnímu osvětlení: < 40 kLux
Třída krytí: IP 67
Pracovní teplota: 0 - +50 °C
