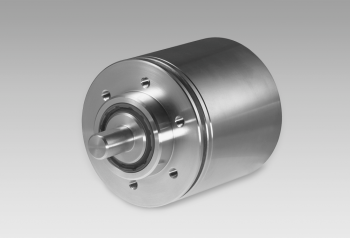

X 700 - SSI - Singleturn

Encoder singleturn / SSI / ATEX
Optical sensing method
Resolution: singleturn 14 bit
Clamping flange with solid shaft ø10 mm
Explosion protection per Ex II 2D/2G (ATEX)
Device class 2 / zone 1 (gas), zone 21 (dust)
Electronic setting of zero point
Counting direction input
Maximum resistant against magnetic fields

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Produktový specialista pro průmyslové enkodéry
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	10...30 VDC
Ochrana proti přepólování:	Yes
Spotřeba:	≤50 mA (24 VDC)
Čas inicializace:	20 ms after power on
Rozhraní:	SSI
Funkce:	Singleturn
Kroků na otáčku:	16384 / 14 bit
Absolutní přesnost:	±0.025 °
Typ snímání:	Optical
Typ kódu:	Gray or binary
Průběh kódu:	CW/CCW coded by connection
Vstupy:	SSI clock Control signals UP/DOWN inv. and zero
Výstupní signál \| rozhraní:	SSI data: Linedriver RS422 Diagnostic outputs push-pull
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-4
Testovací funkce:	Self-diagnosis Multiturn sensing

Mechanické provedení

Rozměr (příruby):	ø70 mm
Typ hřídele:	ø10 mm solid shaft (clamping flange)
Příruba:	Clamping flange
Ochrana EN 60529:	IP 67
Provozní rychlost:	≤6000 rpm (mechanical) ≤6000 rpm (electric)
Rozběhové zrychlení:	≤1000 U/s²
Rozběhový točivý moment:	≤0.4 Nm (+25 °C)
Přípustné zatížení hřídele:	≤60 N axial ≤50 N radial
Materiál:	Housing: stainless steel Flange: stainless steel
Pracovní teplota:	-20...+70 °C
Relativní vlhkost:	95 % non-condensing
Odolnost:	EN 60068-2-6 Vibration ±0.75 mm - 10-58 Hz, 10 g - 58-2000 Hz EN 60068-2-27 Shock 200 g, 6 ms
Explozivní prostředí:	Ex II 2G Ex d IIC T6 Ex II 2D
Přibližná hmotnost:	1300 g
Připojení:	Cable
