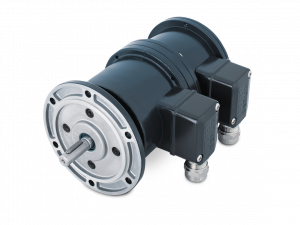

POG 9 + ESL 90

POG 9 + ESL 90
  • TTL output driver for cable length up to 550 m
  • Electronic speed monitoring
  • Circuit breaker with one selectable threshold speed
  • EURO flange B10 / solid shaft ø11 mm
  • Terminal boxes, turn by 180°
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti (enkodér)

Napájecí napětí: 9...30 VDC; 5 VDC ±5 %
Spotřeba: ≤100 mA
Pulzů na otáčku: 300 - 5000
Fázový posun: 90 ° ±20°
Střída: 40-60 %
Referenční signál: Zero pulse, width 90°
Výstupní frekvence:
  • ≤120 kHz
  • ≤300 kHz (on request)
Výstupní signál:
  • K1, K2, K0 + inverted
  • Error output (option EMS)
Výstupní signál | rozhraní:
  • HTL-P (power linedriver)
  • TTL/RS422
Typ snímání: Optical

Technické údaje - elektrické jmenovité hodnoty (přepínač rychlosti)

Spínací přesnost:
  • ± 4 % (≤1500 rpm)
  • ± 2 % (>1500 rpm)
Spínací hystereze: = 30 % of switching speed
Spínací výstup: 1 output, speed control
Výstupní spínací napětí:
  • ≤6 A / 250 VAC; ≤1 A / 48 VDC
  • (EAC: <50 VAC / 75 VDC)
Minimální spínací proud: 100 mA
Čas zpoždění spínání: ≤40 ms

Mechanické provedení

Rozměr (příruby): ø115 mm
Typ hřídele: ø11 mm solid shaft
Přípustné zatížení hřídele:
  • ≤250 N axial
  • ≤350 N radial
Příruba: EURO flange B10
Ochrana EN 60529: IP 56
Rychlost spínání: ≤6000 rpm
Rozsah spínací rychlosti(ns): 650...6000 rpm
Velikost provozního točivého momentu.: 3 Ncm
Moment setrvačnosti rotoru: 220 gcm²
Materiál:
  • Housing: aluminium die-cast
  • Shaft: stainless steel
Pracovní teplota: -20...+85 °C
Odolnost:
  • IEC 60068-2-6
  • Vibration 5 g, 10-2000 Hz
  • IEC 60068-2-27
  • Shock 150 g, 1 ms
Ochrana proti korozy:
  • IEC 60068-2-52 Salt mist
  • for ambient conditions C4 according to ISO 12944-2
Připojení: Terminal box
Přibližná hmotnost: 2 kg
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení: CE
