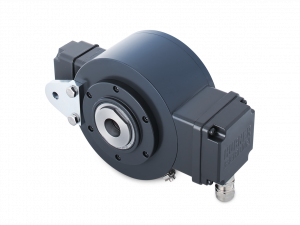

HOG 16 + DSL

HOG 16 + DSL
  • Freely programmable switch-on and switch-off speed
  • Programming via included software (RS485 interface)
  • Output stages HTL or TTL
  • DSL.R: 3 outputs speed controlled
  • DSL.E: 2 outputs speed controlled and 1 control output
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • With DSL.R: 15...30 VDC
  • With DSL.E: 9...30 VDC
Spotřeba: ≤200 mA
Typ snímání: Optical
Schválení: CE

Elektrické vlastnosti (enkodér)

Pulzů na otáčku: 512 - 2500
Fázový posun: 90 ° ±20°
Střída: 40-60 %
Referenční signál: Zero pulse, width 90°
Výstupní frekvence: ≤120 kHz
Výstupní signál: K1, K2, K0 + inverted
Výstupní signál | rozhraní:
  • HTL
  • TTL/RS422

Technické údaje - elektrické jmenovité hodnoty (přepínač rychlosti)

Rozhraní: RS485
Spínací přesnost: ± 2 % (or Digit)
Spínací výstup:
  • With DSL.R: 3 outputs, speed control
  • With DSL.E: 2 outputs, speed control and 1 control output
Výstupní spínací napětí:
  • With DSL.R: 12 VDC; ≤40 mA
  • With DSL.E: 5...230 VAC/VDC; 5...250 mA
  • (EAC: <50 VAC / 75 VDC)
Čas zpoždění spínání: ≤40 ms

Mechanické provedení

Rozměr (příruby): ø158 mm
Typ hřídele: ø20...50 mm (through hollow shaft)
Přípustné zatížení hřídele:
  • ≤450 N axial
  • ≤600 N radial
Ochrana EN 60529: IP 66
Rychlost spínání: ≤6000 rpm
Rozsah spínací rychlosti(ns):
  • Pulses = 512: ±16...6000 rpm
  • Pulses = 1024: ±8...6000 rpm
  • Pulses = 2000: ±5...3600 rpm
  • Pulses = 2048: ±4...3500 rpm
  • Pulses = 2500: ±3...2900 rpm
Kroutící moment: ≤15 Ncm
Moment setrvačnosti rotoru: 4.9 kgcm²
Materiál:
  • Housing: aluminium
  • Shaft: stainless steel
Pracovní teplota: -20...+85 °C
Odolnost:
  • IEC 60068-2-6
  • Vibration 15 g, 10-2000 Hz
  • IEC 60068-2-27
  • Shock 300 g, 6 ms
Ochrana proti korozy:
  • IEC 60068-2-52 Salt mist
  • for ambient conditions C4 according to ISO 12944-2
Připojení:
  • 2x terminal box
  • 3x terminal box (with option M)
Přibližná hmotnost:
  • 4 kg
  • 5 kg (with option M)
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení: CE
