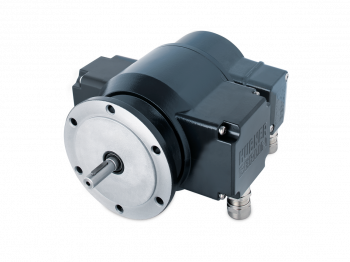

AMG 11 + FSL

AMG 11 + FSL
  • Multiturn / SSI / Profibus / CANopen® / DeviceNet
  • Singleturn 13 bit, multiturn 12 bit / 16 bit
  • Mechanical speed monitoring based on centrifugal force
  • EURO flange B10 / solid shaft ø11 mm
  • Multiturn sensing with microGen technologie, without gear or battery
  • Available with redundant absolute signals
  • Special protection against corrosion
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení: CE

Elektrické vlastnosti (enkodér)

Napájecí napětí: 9...30 VDC
Spotřeba: ≤100 mA (SSI); ≤250 mA (bus)
Typ snímání: Optical
Čas inicializace: ≤200 ms after power on
Rozhraní:
  • SSI
  • Profibus-DPV0
  • CANopen®
  • DeviceNet
Funkce: Multiturn
Přenosová rychlost:
  • 9.6 - 12000 kBaud (Profibus)
  • 10 - 1000 kBaud (CANopen®)
  • 125 - 500 kBaud (DeviceNet)
Kompatibilita:
  • Profibus-DPV0
  • CANopen® CiA DSP 406 V 3.0
  • Device Profile Encoder V 1.0
Adresa zařízení: Rotary switches in bus cover
Kroků na otáčku: 8192 / 13 bit
Počet otáček: ≤65536 / 16 bit
Další výstupy:
  • Square-wave TTL (RS422)
  • Square-wave HTL
Typ kódu: Gray (version SSI)
Průběh kódu: CW default
Vstupy: SSI clock (version SSI)
Programovatelné parametry: Depending on the selected absolute interface
Testovací funkce: Position or parameter error
Indikátor stavu: DUO-LED integrated in bus cover

Elektrické vlastnosti (odstředivý spínač)

Spínací přesnost:
  • ± 4 % (Δn = 2 rpm/s);
  • 20 % (Δn = 1500 rpm/s)
Spínací odchylka: ≤3 % (cw-ccw rotation)
Spínací hystereze: 40 % of switching speed
Spínací výstup: 1 output, speed control
Výstupní spínací napětí:
  • ≤6 A / 230 VAC; ≤1 A / 125 VDC
  • (EAC: <50 VAC / 75 VDC)
Minimální spínací proud: 50 mA

Mechanické provedení

Rozměr (příruby): ø115 mm
Typ hřídele: ø11 mm solid shaft
Přípustné zatížení hřídele: ≤250 N axial, ≤350 N radial
Příruba: EURO flange B10
Ochrana EN 60529: IP 67
Rychlost spínání: ≤1.25 · ns
Rozsah spínací rychlosti(ns): 850...2800 rpm (Δn = 2 rpm/s)
Velikost provozního točivého momentu.: 15 Ncm
Moment setrvačnosti rotoru: 810 gcm²
Materiál:
  • Housing: aluminium alloy
  • Shaft: stainless steel
Pracovní teplota: -20...+85 °C
Odolnost:
  • IEC 60068-2-6
  • Vibration 5 g, 10-2000 Hz
  • IEC 60068-2-27
  • Shock 50 g, 11 ms
Ochrana proti korozy:
  • IEC 60068-2-52 Salt mist
  • for ambient conditions CX (C5-M) according to ISO 12944-2
Připojení: Bus cover; Terminal box; Flange connector M23, 12-pin
Přibližná hmotnost: 3 kg (depending on version)
