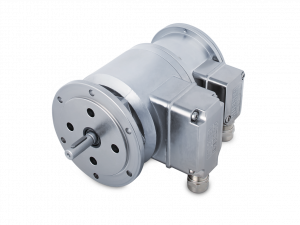

POG 11 + ESL 93

POG 11 + ESL 93
Objednací číslo: POG11+ESL93

Základní shrnutí:

  • Offshore and salt water firm, high protection IP 67
  • TTL output driver for cable length up to 500 m
  • Electronic speed monitoring
  • Circuit breaker with up to three selectable threshold speeds
  • EURO flange B10 / solid shaft ø11 mm
  • Terminal boxes, turn by 180°
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti (enkodér)

Napájecí napětí: 9...30 VDC; 5 VDC ±5 %
Spotřeba: ≤100 mA
Pulzů na otáčku: 300 - 5000
Fázový posun: 90 ° ±20°
Střída: 40-60 %
Referenční signál: Zero pulse, width 90°
Výstupní frekvence:
  • ≤120 kHz
  • ≤300 kHz (on request)
Výstupní signál:
  • K1, K2, K0 + inverted
  • Error output (option EMS)
Výstupní signál | rozhraní:
  • HTL-P (power linedriver)
  • TTL/RS422
Typ snímání: Optical

Elektrické vlastnosti (rychlostní spínače)

Napájecí napětí: 12 VDC ±10 %
Spotřeba: ≤5 mA
Spínací přesnost:
  • ± 4 % (≤1500 rpm)
  • ± 2 % (>1500 rpm)
Spínací hystereze: = 30 % of switching speed
Spínací výstup: 3 outputs, speed control
Výstupní proud: 40 mA (DC)
Čas zpoždění spínání: ≤40 ms

Mechanické provedení

Rozměr (příruby): ø115 mm
Typ hřídele: ø11 mm solid shaft
Přípustné zatížení hřídele:
  • ≤300 N axial
  • ≤450 N radial
Příruba: EURO flange B10
Stupeň krytí dle DIN EN 60529: IP 67
Provozní rychlost: ≤5000 rpm
Rozsah spínací rychlosti(ns): 3x 200...5000 rpm
Velikost provozního točivého momentu.: 3 Ncm
Moment setrvačnosti rotoru: 220 gcm²
Materiál:
  • Housing: aluminium die-cast
  • Shaft: stainless steel
Pracovní teplota: -20...+85 °C
Odolnost:
  • IEC 60068-2-6
  • Vibration 10 g, 10...2000 Hz
  • IEC 60068-2-27
  • Shock 100 g, 11 ms
Ochrana proti korozy:
  • IEC 60068-2-52 Salt mist
  • for ambient conditions CX (C5-M) according to ISO 12944-2
Připojení:
  • 2x terminal box
  • 3x terminal box (with option M)
Přibližná hmotnost:
  • 2,7 kg
  • 2,9 kg (with option M)
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení: CE
