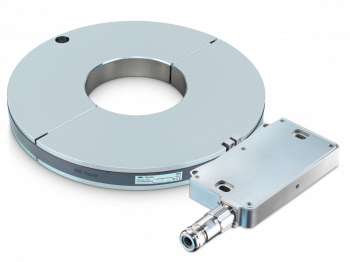

MQR 350A

MQR 350A
  • "Quasi-absolute" (see below) encoder SSI without bearings
  • Split wheel design for easiest mounting on installed shafts
  • Very large axial tolerances ±8 mm
  • Resolution: singleturn ≤20 Bit, speed ≤18 Bit
  • Zero position and counting direction inputs
  • Status indication via system OK output and LED
  • Magnetic rotor included in delivery
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí: 4.75...30 VDC
Spotřeba: ≤300 mA (24 VDC)
Výstupní signál: SSI data (Linedriver RS485)
Rozlišení polohy: 0...20 bit singleturn
Rychlostní rozlišení: ≤18 bit (±20...±2000 rpm)
Typ kódu: Gray or binary
Průběh kódu: Positiv at CW
Vstupní signály:
  • SSI clock
  • Zero position
  • Rotating direction
Další výstupy:
  • Square-wave HTL
  • Square-wave TTL (RS422)
  • SinCos
Indikátor stavu: Color-LED, system OK output
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení:
  • CE
  • UL approval / E217823

Elektrické vlastnosti (obdélníkové pulsy)

Pulzů na otáčku: 1024 - 4096
Fázový posun: 90 ° ±2°
Střída: 45-55 %
Výstupní frekvence:
  • ≤500 kHz (HTL)
  • ≤2 MHz (TTL)
Výstupní signál: A+, A-, B+, B-
Výstupní signál | rozhraní:
  • HTL
  • TTL/RS422

Elektrické vlastnosti (SinCos)

Počet sinusových cyklů za jednu otáčku: 1024 - 4096
Fázový posun: 90 ° ±2°
Výstupní frekvence: ≤500 kHz
Výstupní signál: A+, A-, B+, B-
Výstupní signál | rozhraní: SinCos 1 Vpp

Mechanické provedení

Rozměry (snímací hlavy): 165 x 25 x 93 mm
Vnější průměr magnetického kruhu: 350 mm
Hloubku kola adaptéru: 40 mm
Typ hřídele: ø90...300 mm (through hollow shaft)
Axiální tolerance zatížení: ±8 mm (belt to head)
Radiální tolerance: 1-3 mm (belt to head)
Tolerance průměru hřídele: -0.4-0 mm
Ochrana EN 60529: IP 67
Provozní rychlost: ≤2000 rpm
Materiál:
  • Housing sensing head: aluminium alloy
  • Adapter wheel: stainless steel (1.4104)
  • Magnetic belt: stainless steel (1.4104)
Pracovní teplota: -40...+85 °C
Odolnost:
  • IEC 60068-2-6
  • Vibration 30 g, 10-2000 Hz
  • IEC 60068-2-27
  • Shock 300 g, 6 ms
Přibližná hmotnost:
  • 880 g (head)
  • 13 kg (wheel with belt, bore size ø90 mm)
  • 12.5 kg (wheel with belt, bore size ø150 mm)
  • 7 kg (wheel with belt, bore size ø299 mm)
Připojení: Flange connector M23, 17-pin
