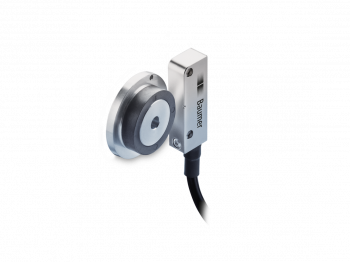

MIR10

MIR10
  • Sensor head with magnetic wheel
  • Robust magnetic sensing method
  • Max. 4096 pulses per revolution
  • Output signals A 90° B with zero pulse
  • Output circuits: HTL/push-pull and TTL/RS422
  • Non-contact, wear-free sensing system
  • High resistance to dirt and vibrations
  • Magnetic rotor not included in delivery
Výrobce: Baumer Electric AG
Dostupnost: 3 ks

Můžete mít ihned. Možnost osobního odběru v pracovní dny od 8:00 do 16:00 na adrese firmy po předchozí telefonické dohodě.
Zboží odesíláme okamžitě. Zboží, které závazně objednáte v pracovních dnech do 11:00 hodin, vám odešleme ještě tentýž den.
+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Odolnost proti zkratu: Yes
Čas inicializace: ≤ 50 ms after power on (see general informations)
Pulzů na otáčku: 320 - 4096
Interpolace:
  • 10‑fold
  • 20‑fold
  • 32‑fold
  • 64‑fold
Výstupní signál: A+, B+, R+, A-, B-, R-
Výstupní signál | rozhraní:
  • HTL/push-pull
  • TTL/RS422
Referenční signál: Zero pulse, width 90° (zero pulse only with magnet rotor incl. reference magnet)
Výstupní frekvence:
  • ≤40 kHz (10-fold interpolation)
  • ≤80 kHz (20-fold interpolation)
  • ≤350 kHz (32-/64-fold interpolation)
Systémová odchylka: Typ. ±0.7° (+20 °C)
Typ snímání: Magnetic
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-4
Schválení:
  • CE
  • UL

Elektrické vlastnosti (HTL)

Napájecí napětí: 10...30 VDC
Ochrana proti přepólování: Yes
Spotřeba (typicky): 20 mA (w/o load)

Elektrické vlastnosti (TTL)

Napájecí napětí: 5 VDC ±5 %
Spotřeba (typicky): 30 mA (w/o load)
Doporučené ukončení kabeláže: On control side each channel pair 120 Ohm

Mechanické provedení

Typ hřídele: ø6...43.5 mm (through hollow shaft)
Rozměry (snímací hlavy): 10 x 15 x 45.5 mm
Ochrana EN 60529:
  • IP 66
  • IP 67
Provozní rychlost:
  • ≤10000 rpm (50 and 64 poles)
  • ≤20000 rpm (32 poles)
Pracovní vzdálenost: 0.1 - 0.6 mm (axial/radial)
Materiál: Housing: zinc diecast, plated
Pracovní teplota: -40...+85 °C
Relativní vlhkost:
  • EN 60068-2-78:2010
  • EN 60068-2-30:2005
  • 93 % condensation permitted
Odolnost:
  • EN 60068-2-6
  • Vibration 30 g, 10-2000 Hz
  • EN 60068-2-27
  • Shock 500 g, 6 ms
Přibližná hmotnost: 130 g
Připojení:
  • Cable 2 m
  • Cable 0.3 m with connector M12
