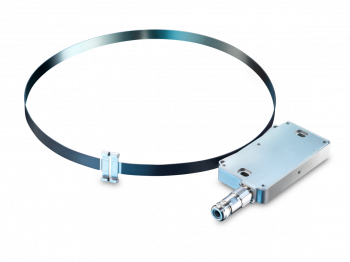

MIR 3000F

MIR 3000F
  • Encoder without bearings - incremental with magnetic sensing
  • Flexible design for wide shaft diameter range
  • Square-wave signals HTL/TTL or sine signals
  • Max. 131072 pulses per revolution
  • Status indication via system OK output and LED
  • Robust and wearless
  • Fully encapsulated electronics IP 67
  • Large mounting tolerances
  • Magnetic rotor included in delivery
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí: 4.75...30 VDC
Spotřeba: ≤300 mA (24 VDC)
Čas inicializace: ≤ 1000 ms after power on
Výstupní signál: A+, B+, R+, A-, B-, R-
Typ snímání: Magnetic
Indikátor stavu: Color-LED, system OK output
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení:
  • CE
  • UL approval / E217823

Elektrické vlastnosti (obdélníkové pulsy)

Pulzů na otáčku: 512 - 131072
Fázový posun: 90 ° ±2°
Střída: 45-55 %
Referenční signál: Zero pulse, width 90°
Výstupní frekvence:
  • ≤500 kHz (HTL)
  • ≤2 MHz (TTL)
Výstupní signál | rozhraní:
  • HTL
  • TTL/RS422

Elektrické vlastnosti (SinCos)

Počet sinusových cyklů za jednu otáčku: 512 - 16384
Fázový posun: 90 ° ±2°
Referenční signál: Zero pulse, width 360°
Výstupní frekvence: ≤500 kHz
Výstupní signál | rozhraní: SinCos 1 Vpp

Mechanické provedení

Rozměry (snímací hlavy): 165 x 25 x 93 mm
Typ hřídele: ø300...3185 mm (through hollow shaft)
Axiální tolerance zatížení: ±5 mm (belt to head)
Radiální tolerance: 1-3 mm (belt to head)
Ochrana EN 60529: IP 67
Provozní rychlost:
  • ≤1850 rpm (ø300 mm)
  • ≤150 rpm (ø1500 mm)
Materiál:
  • Housing sensing head: aluminium alloy
  • Magnetic belt: stainless steel (1.4310)
Pracovní teplota: -40...+85 °C
Odolnost:
  • IEC 60068-2-6
  • Vibration 30 g, 10-2000 Hz
  • IEC 60068-2-27
  • Shock 300 g, 6 ms
Přibližná hmotnost:
  • 730 g (head)
  • 120 g (belt/m), 17 g (lock)
Připojení: Flange connector M23, 12-pin
