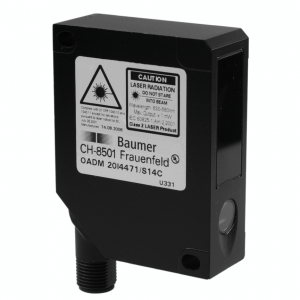

OADM 20I5481/S14C - Distance sensors

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

200 … 1000 mm
pulsní červená laserová dioda
analogový
no
Konektor M12 (5pinový) otočný (M-F)
50 °C
IP 67

Objednací číslo: 11164057
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Měřicí vzdálenost Sd:	200 - 1000 mm
Rozměr paprsku:	2 mm
Nastavení:	No
Indikace napájení:	LED green
Indikátor znečištění optiky:	LED red
Rozlišení:	600 - 2500 µm
Chyba linearity:	± 2.4 - 10 mm
Typ paprsku:	Point
Teplotní drift:	< 0,06 % Sde/K

Zdroj světla

Zdroj světla:	Pulsed red laser diode
Vlnová délka:	650 nm

Elektrické parametry

Doba odezvy:	< 10 ms
Rozsah napájecího napětí +Vs:	12 - 28 VDC
Maximální spotřeba proudu (bez zátěže):	100 mA
Výstupní obvod:	Analog
Výstupní signál:	4 ... 20 mA
Odpor zátěže (analog I):	< (+Vs - 6 V) / 0,02 A
Alarmový výstup:	PNP
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes, Vs to GND

Mechanické parametry

Šířka \| průměr:	20.6 mm
Výška \| Délka:	65 mm
Hloubka:	50 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Die-cast zinc
Materiál krycího skla:	Glass
Způsoby připojení:	Connector M12 5 pin, rotatable

Okolní podmínky

Třída krytí:	IP 67
Pracovní teplota:	0 - +50 °C

Nákresy

Výkresy

1080-OADM20_Stecker.png | stáhnout (png, 2025-07-11 19:38:04)

Diagram připojení

Zchn-5981-AIPNP.png | stáhnout (png, 2025-07-11 17:41:10)

Varování

Laserwarnung_2.png | stáhnout (png, 2025-07-11 20:18:47)

Diagramy

Rozlišení

C_1907_E_OADM 20x4x81_S14C_A.svg.png | stáhnout (png, 2025-07-11 18:55:31)

Ke stažení

Datový list

Data sheet – OADM 20I5481/S14C | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:37:21)
Data sheet – OADM 20I5481/S14C | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:37:21)
Data sheet – OADM 20I5481/S14C | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:37:21)

Rychlý start

Quickstart – OADM 20I5481/S14C | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:38)

Manuál

Operating instruction – OADM20x5 | stáhnout | zobrazit (pdf, 2025-04-11 11:22:37)

Certifikáty/ osvědčení

DoC / CoC - Oxxx_20 | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 11:38:49)

CAD

OADM 20I5481/S14C / STEP | stáhnout (zip, 2025-07-11 19:26:38)
OADM 20I5481/S14C / PARASOLIDS | stáhnout (zip, 2025-04-28 18:39:39)
ePlan macro - 11164057 | stáhnout (edz, 2023-09-20 09:46:27)
