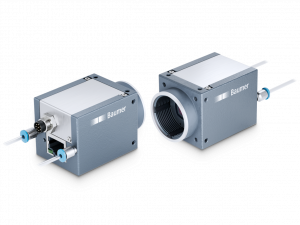

VCXG-51M.XC

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

2448 x 2048 px
Sony IMX264
2/3" CMOS
24 fps
Gigabit Ethernet
Cooling pipe integrated in the housing (optional use)

Objednací číslo: 11702638
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jakub Sedlmajer

Produktový specialista pro průmyslové čtečky a kamerové systémy
BAUMER | IOSS

+420 739 087 013

jakub.sedlmajer@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Informace o snímači

Snímač:	Sony IMX264 Gen2
Mono/Color:	Mono
Typ snímače:	2/3″ CMOS
Typ závěrky:	Global shutter
Rozlišení:	2448 × 2048 px
Rozměry pixelu:	3.45 × 3.45 µm
Expoziční čas:	0.001 - 60000 ms

Kvalita dat (EMVA 1288)

Temný šum:	2.02 e-
Saturační kapacita:	9344 e-
Dynamický rozsah:	70.8 dB
Poměr signál/šum:	39.7 dB
Kvantová účinnost:	64.3 % @ 535 nm

Formáty obrazu

Formáty obrazu, max. frekvence snímků na komunikačním rozhraní:	Full Frame, 2448 × 2048 px, max. 24 fps Binning 2×2, 1224 × 1024 px, max. 36 fps Binning 2×1, 1224 × 2048 px, max. 36 fps Binning 1×2, 2448 × 1024 px, max. 36 fps
Formáty obrazu, maximální frekvence sběru snímků (Burst Mód):	Full Frame, 2448 × 2048 px, max. 36 fps
Formát pixelu:	Mono8 Mono10 Mono12 Mono12 Packed

Předzpracování obrazu

Analogové ovládací prvky:	Gain (0 - 48 dB) Offset (0 - 255 LSB 12 Bit)
Barevné modely:	Mono

Funkce kamery

Základní funkce:	Exposure Gain Trigger / Exposure Active (Flash) Binning 2x2 Partial Scan Offset Free Running Mode (Live Image)
Automatické funkce:	Exposure Auto Gain Auto
Předzpracování obrazu:	Image Flipping (X/Y) LUT / Gamma
Akvizice / Rozhraní:	Burst Mode Adjustable Framerate Short Exposure Time Enable Device Link Throughput Limit Internal Image Buffer
Synchronizace:	free running trigger
Zdroje spouštěcího signálu (trigger):	Hardware Software ActionCommand
Zpoždění spouštěcího signálu (trigger):	0 - 2 s, tracking and buffering of up to 256 trigger signals
Procesní synchronizace:	Events Timer Trigger Delay Debouncer Counter Sequencer Trigger via Action CMD (GigE) Additional Output Modes (e.g. Trigger Ready) Chunk data inside transferred image Encoder support via Counter End trigger source
Další funkce:	User Set Integrated temperature sensor Readable additional information (e.g. sensor information) Save Custom Data
Interní vyrovnávací paměť:	115 MB 8 images (Trigger Mode) 1 image (Free Running Mode)

Rozhraní a připojení

Datové rozhraní:	Gigabit Ethernet, Transfer rate 1000 Mbits/sec, Fast Ethernet, Transfer Rate 100 Mbits/sec, Connector: 8P8C Modular Jack (RJ45), screwable TYPE090 (according to GigE Vision Mechanical Supplement)
Rozhraní:	M8 / 8 pins (SACC-DSI-M8MS-8CON-M8-L180)
Napájení:	via M8 / 8 pins

Mechanické parametry

Závit objektivu:	C-mount
Šířka:	36 mm
Výška:	36 mm
Hloubka:	46.1 mm
Hmotnost:	≤ 110 g
Materiál:	aluminum, baked varnish

Elektrické parametry

Rozsah napájecího napětí +Vs:	12 - 24 V DC (external power supply) 36 - 57 V DC (Power over Ethernet)
Spotřeba energie:	Approx. 2.6 W @ 12 VDC and 24 fps Approx. 3.1 W @ 48 VDC (PoE) and 24 fps

Nevolatilní paměť

Velikost flash paměti:

128 kB

Podmínky prostředí

Pracovní teplota:	0 - +65 ° @ T = measurement point
Skladovací teplota:	-20 - +70 °C
Vlhkost:	10 - 90 % (non-condensing)
Třída krytí:	IP 40 (with mounted lens and cable)

Digitální vstupy|výstupy

Linky:

1 input line
1 output line
2 general purpose lines

Prohlášení o shodě

Prohlášení o shodě:

CE
UL recognized
RoHS

Nákresy

Rozměrový výkres

11702638_VCXG.XC.png | stáhnout (png, 2025-07-12 04:50:27)

Schématický diagram

CX.XC_cooling-pipe.png | stáhnout (png, 2025-07-12 08:09:11)

Ke stažení

Datový list

Data sheet – VCXG-51M.XC | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:46:13)
Data sheet – VCXG-51M.XC | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:46:13)
Detailed data sheet – VCXG-51M.XC | stáhnout | zobrazit (EN, pdf, 2025-07-17 17:40:41)

Rychlý start

Quick Start Guide VCXG.2.XC | stáhnout | zobrazit (EN/DE/FR, pdf, 2025-04-11 11:39:57)

Manuál

User’s Guide VCXG / VCXG.I / VCXU cameras | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:41:31)

Certifikáty/ osvědčení

EU Declaration of Conformity (CE) | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-24 16:31:02)

Další informace

EMVA 1288 Summary Sheet | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:27)
Compliant list for Baumer industrial cameras (GigE) | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:22:50)

CAD

VCXG-51M.XC / STEP | stáhnout (zip, 2025-07-11 18:03:17)
