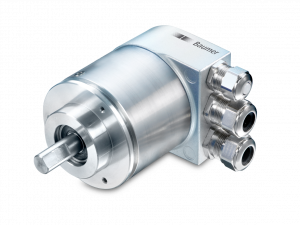

GXAMW

GXAMW
  • Encoder singleturn / bus cover
  • Optical sensing method
  • Resolution: 13 bit
  • Clamping or synchro flange
  • CANopen®, EtherCAT, EtherNet/IP, SAEJ1939, PROFINET, Profibus, SSI
  • Code continuity check optional by bus
  • Maximum resistant against magnetic fields
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí: 10...30 VDC
Ochrana proti přepólování: Yes
Spotřeba: ≤100 mA (24 VDC)
Čas inicializace: 250 ms after power on
Rozhraní:
  • CANopen®
  • EtherCAT
  • EtherNet/IP
  • Profibus
  • PROFINET
  • SAE J1939
  • SSI
Funkce: Singleturn
Adresa zařízení: Rotary switch in bus cover (type-specific)
Kroků na otáčku: ≤8192 / 13 bit
Absolutní přesnost: ±0.025 °
Typ snímání: Optical
Typ kódu: Binary
Průběh kódu: CW/CCW programmable
Inkrementální výstup: 2048 pulses A90°B (optional)
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-4
Programovatelné parametry:
  • Steps per revolution
  • Preset
  • Scaling
  • Rotating direction
Testovací funkce: Position or parameter error
Indikátor stavu: DUO-LED integrated in bus cover
Schválení: UL approval / E63076

Mechanické provedení

Rozměr (příruby): ø58 mm
Typ hřídele:
  • ø10 mm solid shaft (clamping flange)
  • ø6 mm solid shaft (synchro flange)
Příruba: Clamping or synchro flange
Ochrana EN 60529:
  • IP 54 (without shaft seal)
  • IP 65 (with shaft seal)
Provozní rychlost:
  • ≤10000 rpm (mechanical)
  • ≤6000 rpm (electric)
Rozběhové zrychlení: ≤1000 U/s²
Rozběhový točivý moment:
  • ≤0.015 Nm (+25 °C, IP 54)
  • ≤0.03 Nm (+25 °C, IP 65)
Moment setrvačnosti rotoru: 20 gcm²
Přípustné zatížení hřídele:
  • ≤20 N axial
  • ≤40 N radial
Materiál:
  • Housing: steel
  • Flange: aluminium
  • Bus cover: zinc die-cast
Pracovní teplota:
  • -25...+85 °C
  • -40...+85 °C (optional)
Relativní vlhkost: 95 % non-condensing
Odolnost:
  • EN 60068-2-6
  • Vibration 10 g, 16-2000 Hz
  • EN 60068-2-27
  • Shock 200 g, 6 ms
Přibližná hmotnost: 650 g
Připojení: Bus cover
