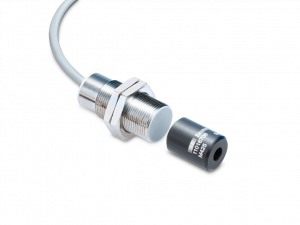

MDRM 18U9505/C360 - Magnetic angle sensors

MDRM 18U9505/C360 - Magnetic angle sensors
  • Voltage output
  • Cable PUR 3 x 0.25, 2 m
  • -40 … 85 °C
  • IP 67
  • Magnetic rotor not included in delivery
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Úhlový rozsah: 360° linear
Rozlišení: 0.09 °
Systémová odchylka: ± 0,25 %
Teplotní drift: ± 1 % (Full Scale)
Maximální snímací vzdálenost: 5 mm, with magnet rotor MSFS
Osová nesouměrnost (max.): 0.4 mm

Elektrické parametry

Čas odezvy: < 4 ms
Rozsah napájecího napětí +Vs: 4.7 - 7.5 VDC
Maximální spotřeba proudu (bez zátěže): 10 mA
Výstupní signál: 0 ... 4,3 VDC
Odpor zátěže: > 1000 Ohm
Výstupní obvod: Voltage output
Ochrana proti zkratu: Yes
Ochrana proti přepólování: No

Mechanické parametry

Způsoby připojení: Cable PUR 3 x 0,25, 2 m
Konstrukce: Cylindrical threaded
Materiál pouzdra: Brass nickel plated
Rozměry: 18 mm
Materiál aktivní části: PBTP

Okolní podmínky

Pracovní teplota: -40 - +85 °C
Třída krytí: IP 67
