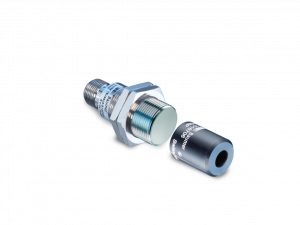

MDRM 18I9524/S14C270 - Magnetic angle sensors

MDRM 18I9524/S14C270 - Magnetic angle sensors

Základní shrnutí:

  • current output
  • connector M12
  • -40 … 85 °C
  • IP 67
Dostupnost: na dotaz

Poradím vám

Adam Šima
Produktový specialista
Baumer Motion Control

Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Úhlový rozsah: 270° linear
Rozlišení: 0,09 °
Systémová odchylka: ± 0,25 %
Teplotní drift: ± 0,1 % (Full Scale)
Maximální snímací vzdálenost: 5 mm, with magnet rotor MSFS
Osová nesouměrnost (max.): 0,4 mm

Elektrické parametry

Čas odezvy: < 4 ms
Rozsah napájecího napětí +Vs: 15 - 30 VDC
Maximální spotřeba proudu (bez zátěže): 30 mA
Výstupní signál: 4 ... 20 mA
Odpor zátěže: 500 Ohm/15 VDC, 1000 Ohm/30 VDC
Výstupní obvod: current output
Ochrana proti zkratu: yes
Ochrana proti přepólování: yes, Vs to GND

Mechanické parametry

Způsoby připojení: connector M12
Typ: cylindrical threaded
Materiál pouzdra: brass nickel plated
Rozměry: 18 mm
Materiál aktivní části: PBTP

Okolní podmínky

Pracovní teplota: -40 - +85 °C
Třída krytí: IP 67
