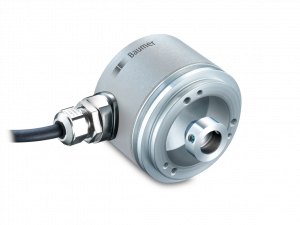

EAM580-K - CANopen®

EAM580-K - CANopen®
  • Encoder kit single- or multiturn / CANopen®
  • Precise magnetic sensing
  • Angular accuracy up to ±0.15°
  • Additional incremental signals
  • High protection up to IP 67
  • High resistance to shock and vibrations
  • Electronic gear function
  • Magnetic rotor included in delivery

Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí: 10...30 VDC
Spotřeba (typicky): 20 mA (24 VDC, w/o load)
Čas inicializace: ≤ 170 ms after power on
Obnova dat: <1 ms
Rozhraní:
  • CANopen®
  • CANopen®-Lift
  • CANopen® + incremental
Funkce:
  • Multiturn
  • Singleturn
Kompatibilita: CANopen® CiA communication profile DS 301, LSS profile DSP 305, device profile DS 406, DS 417
Kroků na otáčku: ≤16384 / 14 bit
Počet otáček: ≤262144 / 18 bit
Absolutní přesnost:
  • ±0.15 ° (+20 ±15 °C)
  • ±0.25 ° (-40...+85 °C) (see info working distance)
Typ snímání: Magnetic
Průběh kódu: CW: ascending values with clockwise sense of rotation (looking at flange)
Výstupní signál | rozhraní:
  • CAN-Bus, LV (3.3 V) compatible ISO 11898
  • Incremental: linedriver RS422 or push-pull (option)
Inkrementální výstup: 1024, 2048, 4096 ppr (other on request)
Výstupní signál: A+, A-, B+, B-
Výstupní frekvence: ≤350 kHz
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-4
Schválení: UL approval / E217823

Mechanické provedení

Rozměr (příruby): ø58 mm
Typ hřídele:
  • ø6 mm (magnet bore)
  • ø8 mm (magnet bore)
  • ø12 mm (magnet bore)
Ochrana EN 60529: IP 67
Provozní rychlost: ≤6000 rpm
Pracovní vzdálenost: 1.1 ±0.9 mm axial / ≤ 0.3 mm eccentricity
Materiál:
  • Housing: steel zinc-coated
  • Flange: aluminium
Pracovní teplota: -40...+85 °C (see general information)
Relativní vlhkost: 95 %
Odolnost:
  • EN 60068-2-6
  • Vibration 30 g, 10-2000 Hz
  • EN 60068-2-27
  • Shock 500 g, 1 ms
Přibližná hmotnost: 250 g
Připojení:
  • Flange connector M12, 5-pin
  • Flange connector M12, 8-pin
  • Cable 2 m
