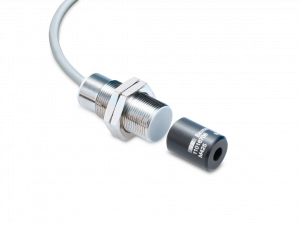

MDRM 18I9524/C270 - Magnetic angle sensors

MDRM 18I9524/C270 - Magnetic angle sensors
  • Current output
  • Cable PUR 3 x 0.25, 2 m
  • -40 … 85 °C
  • IP 67
  • Please order magnet separately
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.


Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista
Průmyslové enkodéry Baumer

Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Úhlový rozsah: 270° linear
Rozlišení: 0.09 °
Systémová odchylka: ± 0,25 %
Teplotní drift: ± 0,1 % (Full Scale)
Maximální snímací vzdálenost: 5 mm, with magnet rotor MSFS
Osová nesouměrnost (max.): 0.4 mm

Elektrické parametry

Čas odezvy: < 4 ms
Rozsah napájecího napětí +Vs: 15 - 30 VDC
Maximální spotřeba proudu (bez zátěže): 30 mA
Výstupní signál: 4 ... 20 mA
Odpor zátěže: 500 Ohm/15 VDC, 1000 Ohm/30 VDC
Výstupní obvod: Current output
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes, Vs to GND

Mechanické parametry

Způsoby připojení: Cable PUR 3 x 0,25, 2 m
Typ: Cylindrical threaded
Materiál pouzdra: Brass nickel plated
Rozměry: 18 mm
Materiál aktivní části: PBTP

Okolní podmínky

Pracovní teplota: -40 - +85 °C
Třída krytí: IP 67
