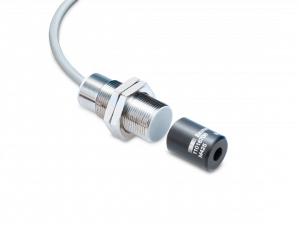

MDRM 18I9524/A270 - Magnetic angle sensors
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
- Current output
- Cable PUR 3 x 0.25, 2 m
- -40 … 85 °C
- IP 67
- Please order magnet separately
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ondřej Štěpánek
Produktový specialista
Průmyslové enkodéry Baumer
Průmyslové enkodéry Baumer
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Úhlový rozsah: | 270° linear |
| Rozlišení: | 1.41 ° |
| Systémová odchylka: | ± 0,6 % |
| Teplotní drift: | ± 0,1 % (Full Scale) |
| Maximální snímací vzdálenost: | 4 mm, with magnet rotor MSFS |
| Osová nesouměrnost (max.): | 0.5 mm |
Elektrické parametry
| Čas odezvy: | < 2 ms |
| Rozsah napájecího napětí +Vs: | 15 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 30 mA |
| Výstupní signál: | 4 ... 20 mA |
| Odpor zátěže: | 500 Ohm/15 VDC, 1000 Ohm/30 VDC |
| Výstupní obvod: | Current output |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes, Vs to GND |
Mechanické parametry
| Způsoby připojení: | Cable PUR 3 x 0,25, 2 m |
| Typ: | Cylindrical threaded |
| Materiál pouzdra: | Brass nickel plated |
| Rozměry: | 18 mm |
| Materiál aktivní části: | PBTP |
Okolní podmínky
| Pracovní teplota: | -40 - +85 °C |
| Třída krytí: | IP 67 |
