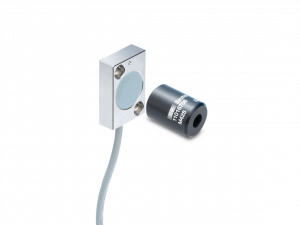

MDFM 20U9405/KS35PC360 - Magnetic angle sensors

MDFM 20U9405/KS35PC360 - Magnetic angle sensors

Základní shrnutí:

  • voltage output
  • flylead connector PUR M8, L=200 mm
  • -40 … 85 °C
  • IP 67
Dostupnost: na dotaz

Poradím vám

Adam Šima
Produktový specialista
Baumer Motion Control

Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Úhlový rozsah: 360° linear
Rozlišení: 0,09 °
Systémová odchylka: ± 0,25 %
Teplotní drift: ± 1 % (Full Scale)
Maximální snímací vzdálenost: 5 mm, with magnet rotor MSFS
Osová nesouměrnost (max.): 0,4 mm

Elektrické parametry

Čas odezvy: < 4 ms
Rozsah napájecího napětí +Vs: 4,7 - 7,5 VDC
Maximální spotřeba proudu (bez zátěže): 10 mA
Výstupní signál: 0 ... 4,3 VDC
Odpor zátěže: > 1000 Ohm
Výstupní obvod: voltage output
Ochrana proti zkratu: yes
Ochrana proti přepólování: no

Mechanické parametry

Způsoby připojení: flylead connector PUR M8, L=200 mm
Typ: rectangular
Materiál pouzdra: brass nickel plated
Rozměry: 20 mm
Materiál aktivní části: PBTP

Okolní podmínky

Pracovní teplota: -40 - +85 °C
Třída krytí: IP 67
