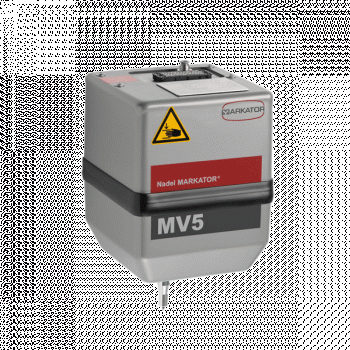

Mikroúderová značicí jednotka pro integraci MARKATOR MV5 U30/U100/U200

Robustní elektro-pneumatické mikroúderové značicí hlavy s velkým značicím polem pro integraci do náročných provozů

Vysoká rychlost a kvalita značení

Snadno integrovatelný značicí systém, krytí IP54

Pracuje ve všech polohách

Bezúdržbová mechanika a nástroje

Výrobce: MARKATOR Manfred Borries GmbH

+Přidat do nezávazné poptávky

Poradím vám

Martin Hronec

Produktový manažer
MARKATOR

+420 734 567 149

martin.hronec@ajptech.cz

Informace

Parametry

Foto

Video

Ke stažení

Podpora

Podobné produkty

Informace

Perfektní, kompaktní a výkonný mikroúderový značicí systém pro nejrůznější průmyslové aplikace. Je určeno pro vestavbu (integraci) do výrobních a testovacích linek pro trvalé a kvalitní značení do kovů, plastů, dřeva, keramiky a dalších materiálů. Zařízení může značit jak samostatně tak přebírat údaje z nadřízeného řídicího systému*.

*V závislosti na zvoleném příslušenství: PROFIBUS, PROFINET, DEVICENET, Ethernet, RS232, I/O karta. Nabízené zboží je součástí modulárního konceptu.

Verze | Velikost značícího pole (x/y):

MV5 U30 | 30 x 65 mm
MV5 U100 | 100 x 100 mm
MV5 U200 | 200 x 200 mm

Výrobce: MARKATOR Manfred Borries GmbH
Typ značení: Mikroúder
Způsob značení: Elektro - pneumaticky
Napájení: Síťové
Dostupnost: Na dotaz

Produkt (9)	Typ značení	Způsob značení
Mikroúderová značicí jednotka pro integraci MARKATOR MV5 U65/30 INTEGRAL	Mikroúder	Elektro - magneticky
Mikroúderová značicí jednotka pro integraci MARKATOR MV5 U50/U80/U120	Mikroúder	Elektro - pneumaticky
Mikroúderová značicí jednotka pro integraci MARKATOR MV5 U30/U100/U200	Mikroúder	Elektro - pneumaticky
Značicí jednotka pro integraci MARKATOR MV5 VU2	Mikroúder Rytí Kombinace	Elektro - pneumaticky
Značicí jednotka pro integraci MARKATOR MV5 VU2 SPRINT PLUS	Mikroúder Rytí Kombinace	Elektro - pneumaticky
Značicí jednotka pro integraci MARKATOR MV5 VU4	Mikroúder Rytí Kombinace	Elektro - pneumaticky
Značicí jednotka pro integraci MARKATOR MV5 VU4 ECO SPRINT	Mikroúder Rytí Kombinace	Elektro - pneumaticky
Značicí jednotka pro integraci MARKATOR MV5 VU4 SPRINT	Mikroúder Rytí Kombinace	Elektro - pneumaticky
Rycí značicí jednotka pro integraci MARKATOR MV54	Rytí	Elektro - pneumaticky

Napište nám

V případě jakéhokoli dotazu nás neváhejte kontaktovat. Velice rádi Vám odpovíme.

ajptech.cz logo

:: Generated at: 21.04.2025 09:50.02 :: Generated in: 0.057 sec :: SQL calls: 9 | SqlCacheCalls: 174 :: Max memory: 1.04mb ::
:: UserID: :: Debug all: 1 :: Version: frams_sys_func(20240408), frams_sys_form(20250327), frams_func_web_shared(20240812), frams_func_web_show(20240813), frams_web_modules(20230925), ::

Traced system calls log (72 / 73)	Taken	Runtime	Memory
SYS INIT \| Basic functions loaded	0.0000	0.0000	352.88 kb
SYS INIT \| Web functions loaded	0.0001	0.0001	354.44 kb
SQL (std)\| DB connecting start DB 477_ajptech@477_ajptech - flush before	0.0000	0.0001	361.23 kb
SQL (std)\| DB connected to DB 477_ajptech	0.0038	0.0039	404.88 kb
SQL (std)\| Charset server default: utf8mb4 (no need to change)	0.0000	0.0039	405.84 kb
SYS INIT \| Web settings from DB \| Start	0.0000	0.0039	403.95 kb
CACHE FILE \| READ \| sys_settings \| Unserialized	0.0013	0.0052	484.85 kb
SYS INIT \| Web settings from DB \| Loaded	0.0000	0.0052	449.54 kb
SYS AUTOLOAD CLASS \| mod_gallery \| Start	0.0000	0.0052	451.17 kb
SYS AUTOLOAD CLASS \| mod_gallery \| Loaded	0.0001	0.0053	452.88 kb
SYS AUTOLOAD CLASS \| mod_search \| Start	0.0000	0.0053	453.11 kb
SYS AUTOLOAD CLASS \| mod_search \| Loaded	0.0000	0.0053	454.15 kb
SYS AUTOLOAD CLASS \| mod_cookie_eu \| Start	0.0000	0.0053	454.15 kb
SYS AUTOLOAD CLASS \| mod_cookie_eu \| Loaded	0.0001	0.0054	455.78 kb
SYS AUTOLOAD CLASS \| mod_sliderbx \| Start	0.0000	0.0054	455.78 kb
SYS AUTOLOAD CLASS \| mod_sliderbx \| Loaded	0.0000	0.0054	456.65 kb
SYS INIT \| LoadWebModules \| Start	0.0000	0.0054	456.35 kb
SYS INIT \| LoadWebModules /storage/var/www/ajptech.cz/domains/www/_pr/mod_ajpcat/_functions.php \| Done	0.0002	0.0056	501.67 kb
SYS INIT \| LoadWebModules /storage/var/www/ajptech.cz/domains/www/_pr/mod_ajpeople/_functions.php \| Done	0.0000	0.0056	507.20 kb
SYS INIT \| LoadWebModules /storage/var/www/ajptech.cz/domains/www/_pr/mod_ajpart/_functions.php \| Done	0.0000	0.0056	534.63 kb
SYS INIT \| LoadWebModules /storage/var/www/ajptech.cz/domains/www/_pr/mod_ajpusec/_functions.php \| Done	0.0001	0.0057	536.40 kb
SYS INIT \| Web modules loaded	0.0000	0.0057	535.45 kb
TIMING \| GetPageInfo - Start	0.0000	0.0057	535.45 kb
SQL (std)\| SELECT * FROM `webpages_aliases` WHERE `address_complete`='produkty/prumyslove-znaceni/znaceni-mikrouderem-a-rytim/mikrouderove-ryci-a-kombinovane-znacici-jednotky-do-integrace/mikrouderova-znacici-jednotka-pro-integraci-markator-mv5-u30-u100-u200' AND `active`='1' LIMIT 1	0.0129	0.0186	554.25 kb
SQL (std)\| SELECT * FROM `mod_ajpcat_items` WHERE `id`='4035' LIMIT 1	0.0010	0.0196	639.32 kb
SQL (std)\| SELECT `id` FROM `webpages_data` WHERE webpages_aliases_hash='ff6605aa53c8078849330d75ca735dfb' AND del='0'	0.0016	0.0212	625.91 kb
SQL (std)\| SELECT * FROM `mod_ajpcat_categories` WHERE `id`='30' LIMIT 1	0.0006	0.0218	645.27 kb
SQL (std)\| SELECT `id`,`id_parent`,`default_page`,`name_address_complete`,`name_address`,`webpages_aliases_hash`,`name`,`name_menu`,`name_header_force`,`idsw_languages` FROM `webpages_data` WHERE `id`='48' LIMIT 1	0.0007	0.0225	644.17 kb
SQL (std)\| SELECT `id`,`id_parent`,`default_page`,`name_address_complete`,`name_address`,`webpages_aliases_hash`,`name`,`name_menu`,`name_header_force`,`idsw_languages` FROM `webpages_data` WHERE `id`='38' LIMIT 1	0.0005	0.0230	649.97 kb
SQL (std)\| SELECT `id`,`id_parent`,`default_page`,`name_address_complete`,`name_address`,`webpages_aliases_hash`,`name`,`name_menu`,`name_header_force`,`idsw_languages` FROM `webpages_data` WHERE `id`='16' LIMIT 1	0.0005	0.0235	652.55 kb
SQL (std)\| SELECT `id`,`id_parent`,`default_page`,`name_address_complete`,`name_address`,`webpages_aliases_hash`,`name`,`name_menu`,`name_header_force`,`idsw_languages` FROM `webpages_data` WHERE `id`='2' LIMIT 1	0.0004	0.0239	655.34 kb
TIMING \| GetPageInfo - Done	0.0001	0.0240	635.42 kb
TIMING \| OG Image - Start gen info	0.0002	0.0242	622.73 kb
TIMING \| OG Image - End gen info	0.0010	0.0252	624.39 kb
CACHE FILE \| GET \| mod_cookie_eu ()	0.0008	0.0260	629.98 kb
CACHE FILE \| READ \| mod_cookie_eu \| Unserialized	0.0011	0.0271	648.23 kb
TIMING \| Main menu - Start generate	0.0007	0.0278	647.77 kb
CACHE FILE \| GET \| sys_menu (TO_LEVEL;1\|IDSW_LANGUAGES;1\|SET_MENU_ID;menu\|SET_MENU_CLASS;menu\|PRECACHE_URLS;3765dc1068dc7251097873029d8365d2\|LEVEL;0\|)	0.0001	0.0279	659.45 kb
CACHE FILE \| READ \| sys_menu \| Unserialized	0.0012	0.0291	771.01 kb
TIMING \| Main menu - End generate	0.0002	0.0293	709.27 kb
CACHE FILE \| GET \| mod_search_web_show (show)	0.0001	0.0294	710.02 kb
CACHE FILE \| READ \| mod_search_web_show \| Unserialized	0.0041	0.0335	719.30 kb
TIMING \| Text - Start generate	0.0005	0.0340	724.09 kb
CACHE FILE \| GET \| mod_ajpcat_show_item (;ID_ITEMS\|4035;4035\|;ID_CATEGORIES\|30;30\|;LANG\|cz;cz\|;\|;\|;\|;\|;\|;\|;\|;\|;\|;\|;\|USEC-LOGGED;\|)	0.0000	0.0340	729.02 kb
CACHE FILE \| READ \| mod_ajpcat_show_item \| Unserialized	0.0096	0.0436	1.01 mb
CACHE FILE \| GET \| mod_cform_web_show ()	0.0001	0.0437	917.36 kb
CACHE FILE \| READ \| mod_cform_web_show \| Unserialized	0.0019	0.0456	972.10 kb
TIMING \| Text - End generate	0.0006	0.0462	960.72 kb
CACHE FILE \| GET \| mod_ajpcat_show_footer_logos (all)	0.0005	0.0467	930.50 kb
CACHE FILE \| READ \| mod_ajpcat_show_footer_logos \| Unserialized	0.0012	0.0479	944.80 kb
TIMING \| Submenu menu (ID_PARENT: 2) - Start generate	0.0000	0.0479	933.12 kb
CACHE FILE \| GET \| sys_menu (ID_PARENT;2\|IDSW_LANGUAGES;1\|SET_MENU_ID;submenu\|SET_MENU_CLASS;submenu\|SCHEMA_PARENTNAME;2\|LEVEL;0\|)	0.0001	0.0480	937.91 kb
CACHE FILE \| READ \| sys_menu \| Unserialized	0.0011	0.0491	953.05 kb
TIMING \| Submenu menu (ID_PARENT: 2) - End generate	0.0001	0.0492	940.20 kb
TIMING \| Submenu menu (ID_PARENT: 3) - Start generate	0.0000	0.0492	939.45 kb
CACHE FILE \| GET \| sys_menu (ID_PARENT;3\|IDSW_LANGUAGES;1\|SET_MENU_ID;submenu\|SET_MENU_CLASS;submenu\|SCHEMA_PARENTNAME;3\|LEVEL;0\|)	0.0000	0.0492	944.24 kb
CACHE FILE \| READ \| sys_menu \| Unserialized	0.0012	0.0504	945.85 kb
TIMING \| Submenu menu (ID_PARENT: 3) - End generate	0.0000	0.0504	939.54 kb
TIMING \| Submenu menu (ID_PARENT: 7) - Start generate	0.0001	0.0505	939.54 kb
CACHE FILE \| GET \| sys_menu (ID_PARENT;7\|IDSW_LANGUAGES;1\|SET_MENU_ID;submenu\|SET_MENU_CLASS;submenu\|SCHEMA_PARENTNAME;7\|LEVEL;0\|)	0.0000	0.0505	944.34 kb
CACHE FILE \| READ \| sys_menu \| Unserialized	0.0012	0.0517	969.95 kb
TIMING \| Submenu menu (ID_PARENT: 7) - End generate	0.0001	0.0518	953.31 kb
CACHE FILE \| GET \| mod_cform_web_show ()	0.0001	0.0519	952.76 kb
CACHE FILE \| READ \| mod_cform_web_show \| Unserialized	0.0010	0.0529	953.33 kb
SQL (std)\| SELECT * FROM `mod_cform` WHERE `id`='1' LIMIT 1	0.0005	0.0534	974.81 kb
TIMING \| Footer menu - Start generate	0.0001	0.0535	961.05 kb
CACHE FILE \| GET \| sys_menu (FOOTER_MENU;1-footer_menu\|)	0.0000	0.0535	962.30 kb
CACHE FILE \| READ \| sys_menu \| Unserialized	0.0012	0.0547	971.55 kb
CACHE FILE \| GET \| mod_cform_web_show ()	0.0000	0.0547	964.91 kb
CACHE FILE \| READ \| mod_cform_web_show \| Unserialized	0.0012	0.0559	995.98 kb
FLUSH \| size:	0.0008	0.0567	986.90 kb
SQL (std)\| Disconnected link	0.0011	0.0578	972.30 kb

Výška znaků (přednastavitelná):	1,0 až 99,9 mm, v krocích po 0,1 mm
Fonty (automatické nastavení):	Druh písma DIN 1451 tvořený spojitou čarou. nebo maticí bodů 5 x 7 nebo 9 x 13.
Směr značení:	Od 0° do 359°
Znaky:	Velká a malá písmena abecedy, čísla 0..9 a následující speciální znaky: . , / - _ < > ( ) * = [ ] ß % & ø + ? ! ; : # “ ° ^
Síla značení:	Plynule nastavitelná síla značení 3 – 8 bar. Možnost opakovaného značení. Značicí hloubka až 0,3mm (zavisí na materiálu).
Rozlíšení motorů:	0,05 mm pro vysokou kvalitu značení
Kompenzace výšky povrchu:	Až do 3 mm (s přídavným ventilem max. 5 mm)
Frekvence značení (oscilace jehly):	asi 300 Hz závisí od značícího nástroje a značeného povrchu (pneumatické značení)
Provozní teplota:	0 - 50°C
Hlučnost,vzdálenost 1m:	ca. 78db(A)
Napájení:	Centrální jednotka 230V AC, 50 - 60Hz, 90 – 264 VAC, max. 1,25 A
Interní napájení:	24 V / 0,5 A
Digitální vstupy:	24 V bezpotenciálové
Digitální výstupy:	24 V – 0,5 A
Externí napájení digitálních vstupů:	24 V +/- 20%
Tlak vzduchu:	4-8 bar max., čistý, suchý, 5μm filter

Tlak vzduchu:	2-8 bar max. v závislosti na typu značicího nástroje
Spotřeba vzduchu:	0,1 až 0,3 NL na 3 mm vysoký znak
Připojení do elektrické sítě:	Jmenovité provozní napětí: 230 VAC Rozsah provozního napětí: 90 - 264 VAC Jmenovitá frekvence: 47 - 63 Hz Jmenovitý proud: max. 1,25 A Učinnost: Příkon bez procesu: cca. 26 W Pohotovostní režim: 3 W
Integrovaný napájecí zdroj	24V/0,5A
Digitální vstupy:	24 V bez potenciálu
Digitální výstupy:	24 V - 0,5 A
Akceptované externí napětí pro digitální vstupy:	24 V +/- 20%
