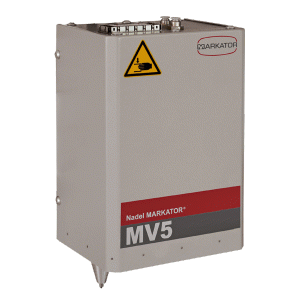

Značicí jednotka pro integraci MARKATOR MV5 VU2

Značicí jednotka pro integraci MARKATOR MV5 VU2

Značicí hlava ideální pro značení mikroúderem, rytím i kombinovaným značením

  • Nová značicí hlava vyvinuta na základě dlouholetých zkušeností
  • Značicí hlava pro instalaci do výrobních linek
  • Kompaktní a váhově optimalizovaná konstrukce značicího zařízení nenáročná na prostor při instalaci do výrobních linek a při instalaci na malé průmyslové roboty
  • Dlouhá životnost hlavy je dosažena pomocí dvojitého lineárního vedení a přesných kuličkových šroubů
  • Precizní značení dvojrozměrných kódů – Data Matrix kódů
  • Vysoce spolehlivý systém
  • Instalace v libovolné poloze
  • Plynulé nastavení síly značení pomocí regulátoru tlaku
  • Bezúdržbová mechanika a nástroje
  • Ochranný kryt proti nečistotám
Výrobce: MARKATOR Manfred Borries GmbH
+Přidat do nezávazné poptávky

Poradím vám

Martin Hronec
Martin Hronec
Produktový manažer
MARKATOR
Martin Hronec - QR Kontakt
+420 734 567 149
martin.hronec@ajptech.cz
Informace
Parametry
Foto
Video
Ke stažení
Podpora
Související produkty
Podobné produkty

Informace

Jedná se o lehké, rozměrově mimořádně úsporné a kompaktní elektropneumatické značicí zařízení pro trvalé a rychlé značení, jež se stává nedílnou a běžnými postupy neodstranitelnou součástí výrobku z hlediska další identifikovatelnosti. Tento systém je vhodný téměř pro všechny materiály z kovu (dokonce i tvrzenou ocel), plastu, dřeva, skla atd. Zařízení je schopno značit i výrobky citlivé na tlak, například tenkostěnné materiály.

Verze INTEGRAL je určena k zabudování do technologických linek jako jejich nedílná součást včetně připojení k řídicím systémům*. Není tedy vybaven vlastním stojanem, ale předpokládá instalaci do existující technologické linky nebo instalaci do samostatného jednoúčelového adaptéru optimalizovaného pro specifické požadavky zákazníka. Tomu je přizpůsoben jak mechanicky, tak elektricky.

*V závislosti na zvoleném příslušenství: PROFIBUS, PROFINET, DEVICENET, Ethernet, RS232, I/O karta. Nabízené zboží je součástí modulárního konceptu.


Značicí hlava

Značicí hlava se připojuje dvěma šrouby přes přírubu. Standardně se připojovací příruba nachází na zadní části hlavy.

Značicí osy jsou poháněny dvěma bezkartáčovými krokovými motory zaručujícími minimální opotřebení. Tvrzené, broušené a chromované vedení spolu se samomaznými kluznými plochami a kuličkovými ložisky dovolují bezúdržbový provoz značicí hlavy. Současně zaručují minimální opotřebení všech dílů hlavy.

Referenční pozice pojezdu se značicím nástrojem a jehlou je kontrolovaná dvěma indukčními snímači, které pracuji bezkontaktně s téměř nulovým opotřebením, a jsou odolné vůči znečištění. Části citlivé na znečištění jsou uložené ve vodotěsné části hlavy. Pneumatické ventily vyžadují tlakový vzduch zbavený oleje. Pracují bez tření, což zaručuje nízké opotřebení.

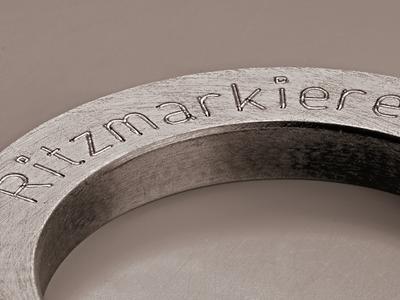

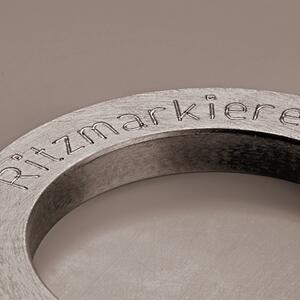

Značicí hlava je vybavena značicím nástrojem velikosti D, E nebo F. Jiné velikostí nástrojů je možno objednat jako zvláštní příslušenství. Nástroj nevyžaduje údržbu. Součástí nástroje je značicí jehla, která je celá vyrobena z tvrdokovu a je možno ji opakovaně brousit. Pro rytí je možné použít i diamantový nástroj. Rádius jehly je dodán dle požadavku zákazníka, resp. na základě výsledků zkoušek značení. Jehla vyniká extrémně vysokou životností.

Velikost značícího pole (x/y):

Standardně: 80 x 50 mm

Další možnosti: 80 x 100 mm / 160 x 50 mm / 160 x 100 mm / 200 x 175 mm

Výrobce: MARKATOR Manfred Borries GmbH

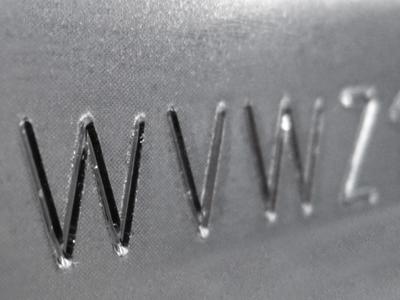

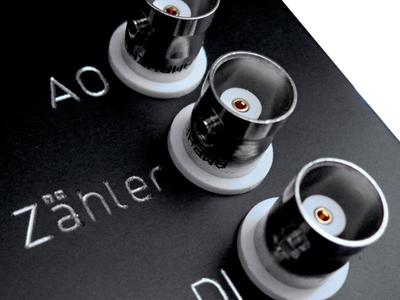

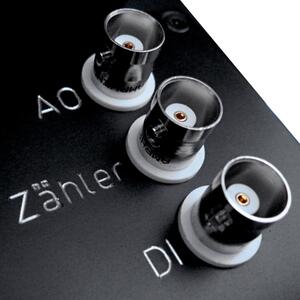

Typ značení: Mikroúder|Rytí|Kombinace
Způsob značení: Elektro - pneumaticky
Napájení: Síťové
Dostupnost: Na dotaz
